INTRODUCCIÓN AL TANQUE DE EXPANSIÓN PARA SISTEMAS DE ENFRIAMIENTO LÍQUIDO (LQCOL PLUS) | AQUASKY
enfriamiento de servidores informáticos, enfriamiento líquido
En el mundo en constante evolución de la tecnología de centros de datos, los sistemas de enfriamiento eficientes se han vuelto críticos, en lugar de opcionales. Con el cambio hacia métodos de enfriamiento avanzados como el enfriamiento líquido e inmersión, la demanda de componentes confiables para gestionar la dinámica térmica y la presión del sistema es mayor que nunca.
Aquasky ha desarrollado la serie de tanques de expansión LQCOL PLUS, especialmente diseñada para sistemas de enfriamiento líquido en entornos de computación de alto rendimiento para satisfacer estas necesidades. Aborda los desafíos de los volúmenes de líquido fluctuantes causados por la transferencia de calor, asegurando la estabilidad del sistema y un rendimiento óptimo de enfriamiento para las operaciones de los centros de datos. En este artículo, exploramos cómo el LQCOL Plus revoluciona la eficiencia de enfriamiento y la fiabilidad del sistema en los entornos de alta demanda de hoy.
1. DISEÑO Y CARACTERÍSTICAS DEL TANQUE DE EXPANSIÓN LQCOL PLUS
* Material y Construcción:
La serie de Tanques de Expansión LQCOL Plus ofrece durabilidad y versatilidad. Está disponible en dos opciones de construcción:
• Carcasa de acero al carbono laminado en frío: Diseñada para manejar altas presiones y ambientes de enfriamiento por inmersión. Este tipo de tanque está revestido con un sistema de pintura de triple grado para protección adicional, con un acabado estándar en gris claro. Colores personalizados están disponibles bajo pedido para satisfacer necesidades específicas de los clientes.
• Carcasa de acero inoxidable: Ideal para aplicaciones que demandan mayor resistencia a la corrosión y longevidad. Aunque es más costosa, esta versión ofrece una durabilidad y resistencia al desgaste superiores.
* Estructura Interna:
El interior del tanque está dividido en dos cámaras principales por un duradero diafragma de goma EPDM resistente al calor:
• Cámara de Agua: Revestida con un forro de polipropileno (PP) resistente a la corrosión para prevenir el contacto directo entre el líquido de enfriamiento y la carcasa del tanque. El diafragma de goma EPDM puede soportar temperaturas de hasta 120°C, ajustándose dinámicamente a los cambios de volumen del líquido para mantener una presión consistente y prevenir la saturación de agua. Una salida roscada de acero inoxidable asegura una conexión fácil y segura con los sistemas de agua.
• Cámara de Aire: Precargada con nitrógeno para mejorar la estabilidad y minimizar las necesidades de mantenimiento. Incluye una válvula de aire para ajustes precisos de presión, asegurando un rendimiento óptimo.
Imagen 1: Vista en corte transversal de la estructura interna y características clave del tanque de expansión Aquasky LQCOL Plus
2. MODELOS DE TANQUES DE PRESIÓN LQCOL PLUS DE AQUASKY
Aquasky ofrece una gama de modelos LQCOL-Plus para satisfacer diversas necesidades:

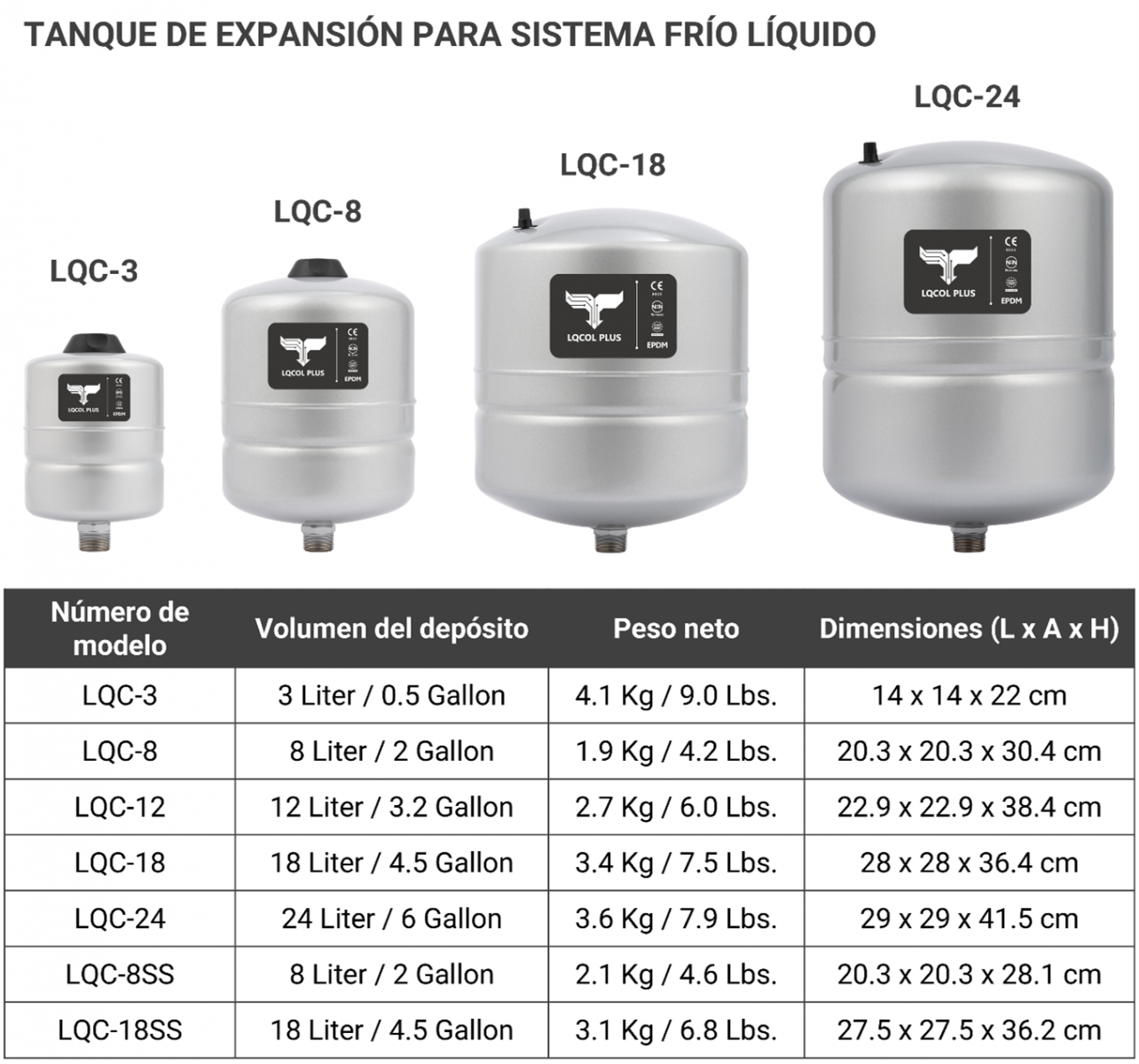

Imagen 2: Modelo de los tanques de expansión de la serie LQCOL Plus de Aquasky
Modelos LQCOL Plus en línea:
• Tamaños disponibles: 3, 8, 12, 18, 24 litros.
• Tipo de conexión: 3/4” G/NPT/BSP para compatibilidad con diversos sistemas.
Modelos LQCOL Plus de Acero Inoxidable en Línea:
• Tamaños disponibles: 8, 18 litros.
• Tipo de conexión: Conexiones duraderas de 3/4” G/NPT/BSPT, ideales para entornos que requieren una mayor resistencia a la corrosión y apariencia visual.
Estos modelos están diseñados para manejar una amplia gama de aplicaciones, asegurando fiabilidad, estabilidad y compatibilidad con sistemas de enfriamiento avanzados.
Dimensionamiento y Selección del Tanque
Para seleccionar el tanque de expansión LQCOL Plus más adecuado para su sistema de enfriamiento, Aquasky recomienda usar nuestra Herramienta de Selección de Tamaño. Esta herramienta simplifica el proceso ayudándole a calcular el tamaño óptimo del tanque basado en los requisitos específicos de su sistema, tales como:
• Rango de presión del sistema
• Volumen del líquido de enfriamiento
• Temperatura máxima de operación
• Número de válvulas de alivio de seguridad
Al introducir estos parámetros, la herramienta asegura un dimensionamiento preciso, previniendo el rendimiento insuficiente o un sobredimensionamiento, ambos pueden afectar la eficiencia del sistema y la rentabilidad. Visite el sitio web de Aquasky para acceder a la herramienta y determinar el tanque de expansión más adecuado para las necesidades de su sistema de enfriamiento o consulte a nuestro equipo técnico para asistencia personalizada.
3. CÓMO FUNCIONA EL LQCOL PLUS DENTRO DE UN SISTEMA
El tanque de expansión LQCOL Plus juega un papel crucial en la gestión de la dinámica de fluidos en los sistemas de enfriamiento por inmersión de centros de datos. Aquí está cómo funciona:
• Durante la operación, a medida que los servidores generan calor, el líquido de enfriamiento absorbe esta energía y se expande. El tanque de expansión LQCOL Plus proporciona espacio adicional para este aumento de volumen líquido, previniendo la acumulación excesiva de presión en el sistema cerrado. Cuando el líquido en expansión entra en el tanque, empuja contra un diafragma flexible. Esta acción comprime el aire en la cámara superior del tanque, aumentando su presión dentro del tanque para mantener el equilibrio y la estabilidad del sistema.
• Cuando el sistema se enfría, el líquido se contrae. El aire comprimido en el tanque empuja el diafragma hacia atrás, devolviendo el líquido almacenado al sistema. Esta respuesta dinámica asegura una circulación continua, previene condiciones de vacío que podrían interrumpir las operaciones.

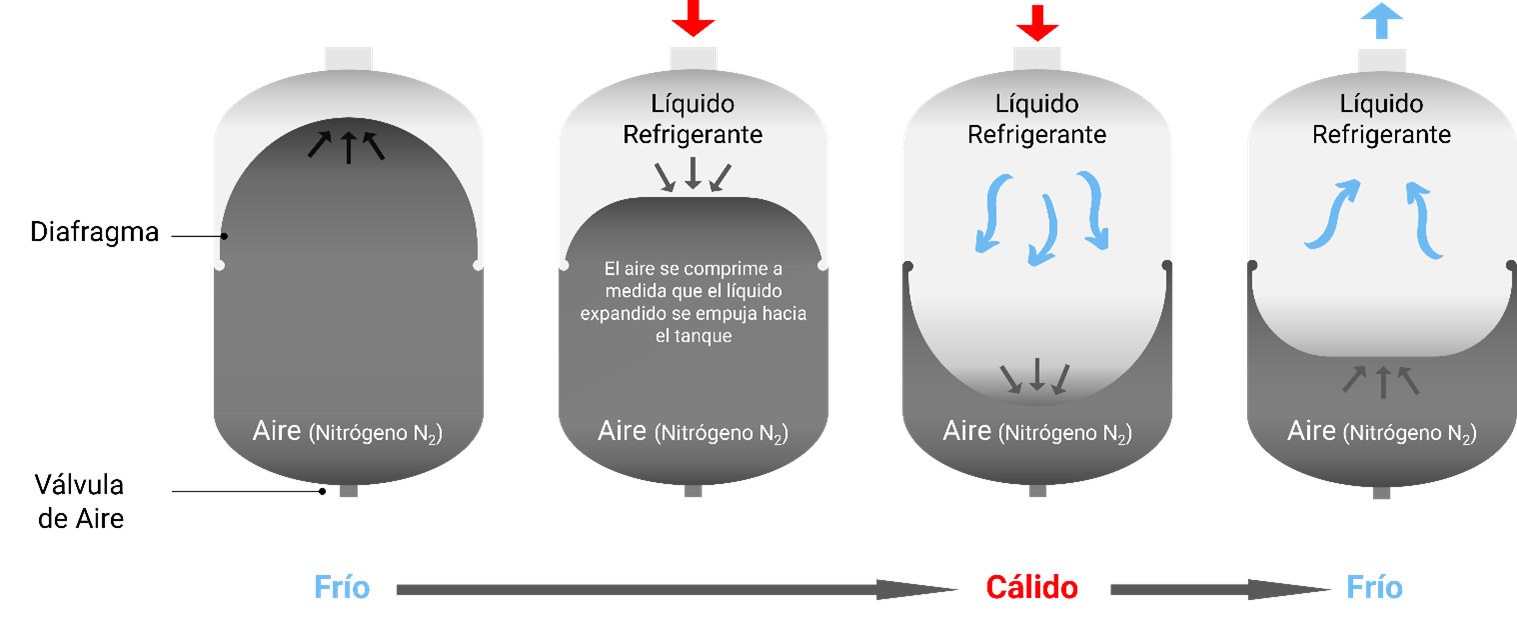

Imagen 3: Diagrama que ilustra la operación de un tanque de expansión LQCOL Plus
4. UBICACIÓN DE COMPONENTES CLAVE EN EL SISTEMA
Para garantizar un rendimiento óptimo y seguridad, todo el sistema debe instalarse en interiores en un área impermeable. Esto previene daños por fugas o descargas de agua inesperadas. Idealmente, la ubicación debe tener acceso a drenaje dentro de una distancia de 3 metros para evitar la acumulación de agua y minimizar el riesgo de daños a áreas circundantes, pisos inferiores o electrodomésticos. El área seleccionada también debe permitir fácil acceso a todos los componentes para servicio y mantenimiento.
El tanque de expansión LQCOL PLUS debe instalarse en la línea de agua fría entrante hacia la fuente de calor, posicionado después del preventor de reflujo/válvula de retención y antes de la fuente de calor. Esta colocación permite que el tanque absorba las fluctuaciones de presión causadas por la expansión del agua durante el calentamiento, asegurando un rendimiento del sistema estable. Para prevenir fugas, aplique un sellador de roscas adecuado durante la instalación y asegúrese de que la tubería esté inclinada hacia arriba y alejada del tanque para eliminar trampas de aire.
El sistema debe incluir dispositivos esenciales de seguridad y regulación de flujo para una funcionalidad adecuada y cumplimiento con las normas de seguridad:
• Debe instalarse una válvula de retención o un preventor de reflujo en la entrada del sistema para prevenir el flujo inverso de agua y proteger el suministro principal de agua. Asegura que la bomba pueda acumular suficiente presión para activar el interruptor automático, evitando que el agua fluya hacia atrás cuando la bomba está apagada.
• Se requiere una válvula de alivio de presión que se instale en la línea de salida de agua caliente para liberar el exceso de presión, protegiendo el sistema y cumpliendo con los requisitos del código local.
• Las válvulas de drenaje deben colocarse tanto en la línea de agua fría (antes del tanque de expansión) como en las líneas de agua caliente (después de la válvula de alivio) para facilitar el mantenimiento o el drenaje de emergencia.
• También se debe usar un medidor de flujo para monitorear la tasa de flujo de agua que entra al sistema, asegurando una operación adecuada y eficiencia en la transferencia de calor.
• Las válvulas con escudo de bloqueo se instalan para aislar componentes específicos para reparaciones sin interrumpir todo el sistema.
• La válvula de regulación de flujo puede ayudar a controlar las tasas de flujo, optimizando la transferencia de calor y la eficiencia del sistema.
• La bomba debe estar posicionada en el bucle de retorno de agua fría para mantener una circulación constante de agua en todo el sistema.
• Los componentes de filtración como un filtro o separadores de aire opcionales pueden colocarse en la succión de la bomba para eliminar residuos y aire, protegiendo componentes críticos como la bomba y el intercambiador de calor.
Sin embargo, la factibilidad de incluir estos componentes dependerá del diseño específico y las necesidades operativas del sistema.

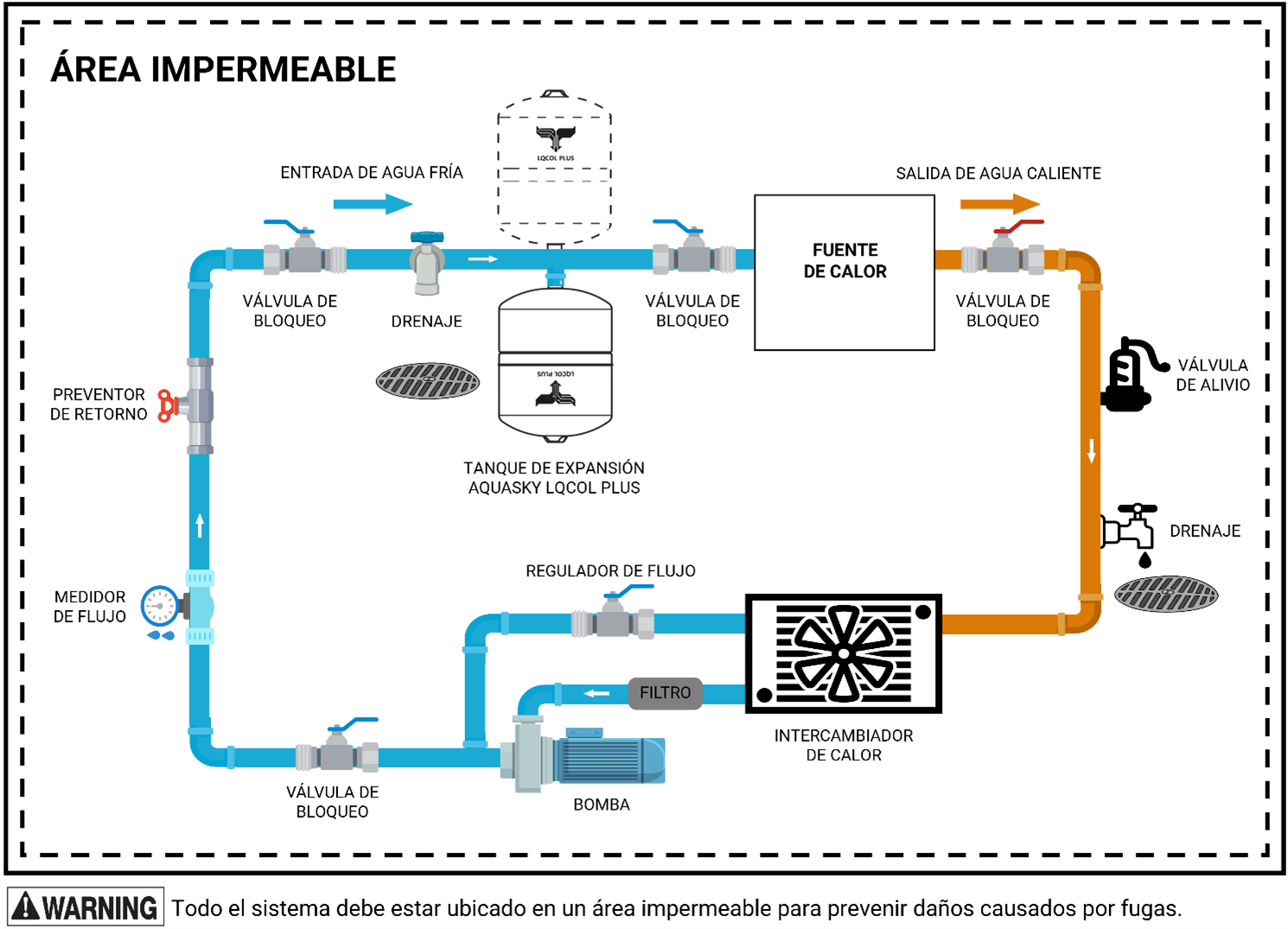

Imagen 4. Diagramas de tubería sugeridos para instalar LQCOL Plus en el sistema
5. PASOS DE INSTALACIÓN DEL TANQUE DE EXPANSIÓN LQCOL PLUS
La instalación adecuada de un tanque de expansión LQCOL-Plus es crítica para asegurar el rendimiento óptimo del sistema y su longevidad. Siga estos pasos esenciales:
1. Cierre el suministro de agua y la energía (electricidad o gas) durante la instalación de las válvulas y el tanque de expansión.
2. Seleccione un lugar adecuado para el tanque de expansión en la línea de entrada de agua fría. Asegúrese de que el tanque esté accesible para mantenimiento y posicionado lejos de la salida del calentador de agua para prevenir el calentamiento por convección.
3. Verifique la presión del aire en el tanque usando un medidor de presión tipo neumático. La precarga debe coincidir con la presión mínima del sistema en la ubicación del tanque. Si se necesita ajuste, cargue el tanque con gas nitrógeno o aire comprimido libre de aceite. Utilice un manómetro para asegurarse de que la carga sea precisa.
4. Localice el punto de conexión del sistema y retire cualquier tapón o tapa del punto de conexión del sistema.
5. El tanque ahora puede ser conectado al sistema, utilice materiales y tamaños de tubería apropiados basados en los requisitos del sistema para la conexión.
6. Instale una válvula de compuerta con escudo de bloqueo y una unión en la conexión del tanque para permitir su aislamiento y remoción, si es necesario. Conecte válvulas de llenado manuales o automáticas a la tubería del tanque para asegurar una operación consistente sin interferencias de la bomba.
7. Después de la instalación, inspeccione todas las conexiones en busca de fugas y asegúrese de que todas las válvulas funcionen correctamente.
8. Antes de llenar el sistema con agua, use un medidor de presión tipo neumático para verificar la presión de precarga del tanque, asegúrese de que coincida con la presión de precarga correcta especificada para el sistema (el valor predeterminado es 30 psi a menos que se indique lo contrario en la etiqueta del tanque, la precarga podría personalizarse). Ajuste la presión según sea necesario usando gas nitrógeno o aire comprimido libre de aceite. Verifique la presión con frecuencia durante este proceso.
9. Abra gradualmente el suministro de agua y restaure la energía al sistema. Abra las válvulas necesarias para integrar el tanque de expansión en el sistema.
Ajuste de la Precarga Después de la Operación:
Si el sistema está operativo y la precarga del tanque de expansión requiere ajuste, utilice el siguiente procedimiento:
1. Apague la fuente de calor y permita que el agua del sistema se enfríe a temperatura ambiente.
2. Cierre la válvula con escudo de bloqueo para aislar el tanque del sistema.
3. Abra la válvula de drenaje para vaciar el agua del tanque de expansión.
4. Retire la tapa protectora de la válvula de aire en la parte inferior del tanque.
5. Mida la presión del aire en el tanque en la conexión de precarga con un manómetro de aire tipo neumático preciso.
6. Si la presión es baja, añada gas nitrógeno o aire comprimido libre de aceite al tanque. Monitoree frecuentemente la presión para asegurarse de que alcance el nivel deseado.
7. Después de asegurarse de que la carga de aire es correcta, reemplace la tapa protectora en la válvula de aire.
8. Cierre la válvula de drenaje, reabra la válvula con escudo de bloqueo y encienda la fuente de calor.
6. BENEFICIOS DEL LQCOL PLUS EN SISTEMAS DE ENFRIAMIENTO DE CENTROS DE DATOS
1. Estabilización de Presión y Protección del Sistema: LQCOL Plus absorbe efectivamente las fluctuaciones de presión causadas por la expansión y contracción del líquido, asegurando una presión constante en el sistema. Esto previene daños a componentes críticos como bombas, tuberías y sellos, debido a picos de presión o condiciones de vacío, extendiendo su vida útil y reduciendo las necesidades de mantenimiento.
2. Eficiencia de Enfriamiento Mejorada: Manteniendo niveles óptimos de presión, el tanque de expansión asegura que el líquido de enfriamiento circule eficientemente a través del sistema. Esto conduce a una mejor transferencia de calor, un rendimiento de enfriamiento mejorado y una reducción de la tensión operativa en el sistema.
3. Prevención de Desbordamientos y Seguridad: Sin un tanque de expansión, el líquido de enfriamiento en expansión podría desbordarse, causando desperdicio de fluido. El tanque de expansión LQCOL Plus contiene de manera segura el exceso de líquido, previniendo desbordamientos y posibles peligros como fugas o rupturas. Esto mantiene la integridad del sistema y mejora la seguridad, minimizando riesgos y daños costosos al centro de datos.
4. Compatibilidad con Componentes del Sistema: El tanque se integra sin problemas con otros componentes esenciales, como preventores de reflujo, medidores de agua y válvulas de retención. Su capacidad para trabajar armoniosamente con estos elementos asegura un sistema de enfriamiento equilibrado y seguro.
5. Eficiencia de Costo y Escalabilidad: Al reducir el desgaste en los componentes y mejorar la eficiencia del sistema, LQCOL Plus disminuye el consumo de energía, los costos de reparación y el tiempo de inactividad. Además, su flexibilidad apoya la escalabilidad, satisfaciendo las crecientes demandas de enfriamiento de los centros de datos en expansión.
Al incorporar LQCOL Plus en un sistema de enfriamiento de centro de datos, los operadores aseguran un rendimiento confiable, una mayor seguridad y eficiencia de costos a largo plazo, lo que lo convierte en una inversión crucial para las operaciones modernas de centros de datos.
7. CONCLUSIÓN
A medida que crece la demanda de soluciones avanzadas de enfriamiento de centros de datos, elegir los componentes adecuados se vuelve importante para la eficiencia y el rendimiento. El Tanque de Expansión LQCOL Plus de Aquasky es una solución diseñada específicamente para abordar los desafíos únicos de los sistemas de enfriamiento modernos, incluidos el enfriamiento líquido e inmersión. Al estabilizar la presión, disipar el calor de manera efectiva y proteger los componentes críticos, el LQCOL Plus asegura un rendimiento óptimo y la fiabilidad a largo plazo del sistema. Además, su integración apoya la sostenibilidad al reducir el consumo de energía y minimizar el desgaste en componentes esenciales.
Con casi tres décadas de experiencia en fabricación, Aquasky se posiciona como un proveedor confiable de tanques de presión y expansión industriales de alta calidad. El tanque LQCOL Plus combina durabilidad, innovación y eficiencia, ofreciendo un valor excepcional a un precio competitivo. Respaldado por una garantía de 3 años, está diseñado para brindar un rendimiento constante y tranquilidad para los operadores de centros de datos. El reemplazo regular cada tres años asegura la fiabilidad y funcionalidad continua.
Para obtener más detalles sobre los tanques de expansión de Aquasky o para explorar la gama completa de productos de tanques de expansión de sistema refrigerado por líquido LQCOL Plus, visite nuestro sitio web en aquaskyplus.com/LQCOL-PLUS o envíenos un correo electrónico a [email protected] . Déjenos ayudarlo a lograr una solución de enfriamiento más inteligente y eficiente para sus necesidades de centro de datos.
