Soluciones de Refrigeración para Centros de Datos - Tanques de Expansión LQCOLPLUS de Aquasky en Sistemas de Refrigeración Líquida
En la era digital de hoy, los centros de datos enfrentan un crecimiento exponencial en la demanda, particularmente debido al auge de la computación de alto rendimiento (HPC) y las cargas de trabajo de inteligencia artificial (IA). Este aumento ha llevado a niveles sin precedentes de densidad computacional, requiriendo soluciones avanzadas de refrigeración de servidores para asegurar un rendimiento óptimo y estabilidad. La refrigeración efectiva no solo reduce el consumo de energía sino que también mejora la longevidad y eficiencia de los centros de datos.
I. TECNOLOGÍAS DE REFRIGERACIÓN EN CENTROS DE DATOS
1.1. Refrigeración por Aire:
La refrigeración por aire es el método más común utilizado en centros de datos. Utiliza ventiladores y disipadores de calor para disipar el calor generado por componentes del servidor como CPUs, GPUs y módulos de memoria. Los ventiladores mueven aire ambiente más frío sobre los componentes generadores de calor, absorbiendo el calor y expulsando el aire calentado fuera del servidor o centro de datos. Los disipadores de calor, adjuntos a estos componentes, tienen grandes áreas superficiales que facilitan la transferencia de calor eficiente al aire en movimiento. El aire caliente es luego expulsado del rack del servidor y se canaliza fuera del centro de datos o se recircula a través de un sistema de refrigeración. Aunque efectiva para muchas aplicaciones, la refrigeración por aire tiene sus limitaciones en entornos de alta densidad donde la generación de calor supera la capacidad del aire para disipar eficientemente.

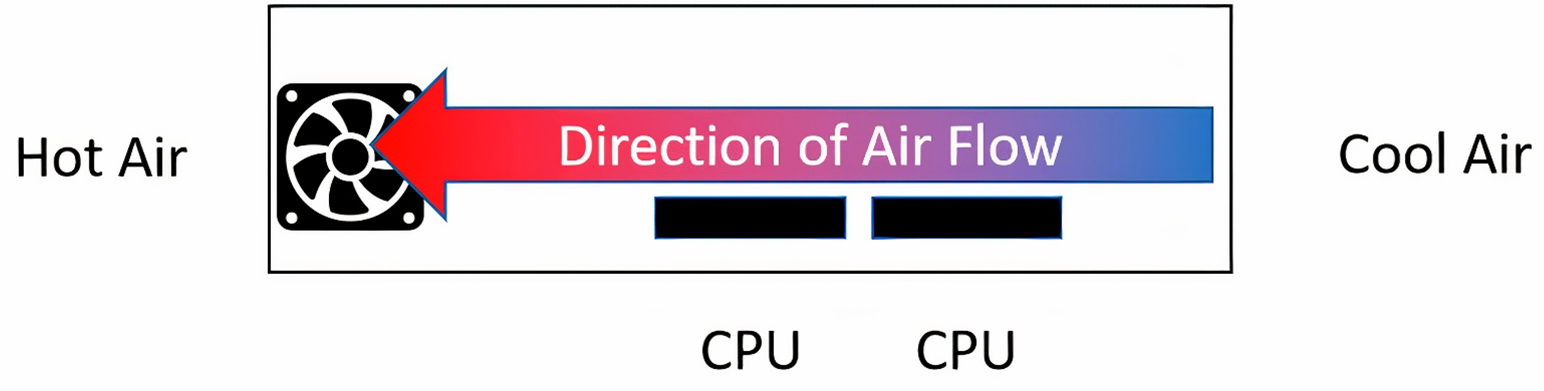

Figura 1. Flujo de aire dentro de un servidor (Fuente)
1.2. Refrigeración Líquida:
La refrigeración líquida ofrece una solución más eficiente para gestionar el intenso calor generado por servidores de alto rendimiento. Esta tecnología utiliza un refrigerante líquido, que absorbe el calor directamente de componentes críticos como las CPUs y GPUs. El proceso implica circular el refrigerante a través de tubos o lazos que entran en contacto directo con los componentes generadores de calor. El calor absorbido se transfiere luego a un intercambiador de calor, donde se disipa, permitiendo que el líquido enfriado recircule en un ciclo continuo. Los sistemas de refrigeración líquida a menudo incluyen componentes como bombas, depósitos y radiadores, a veces combinados con ventiladores para mejorar la disipación de calor.

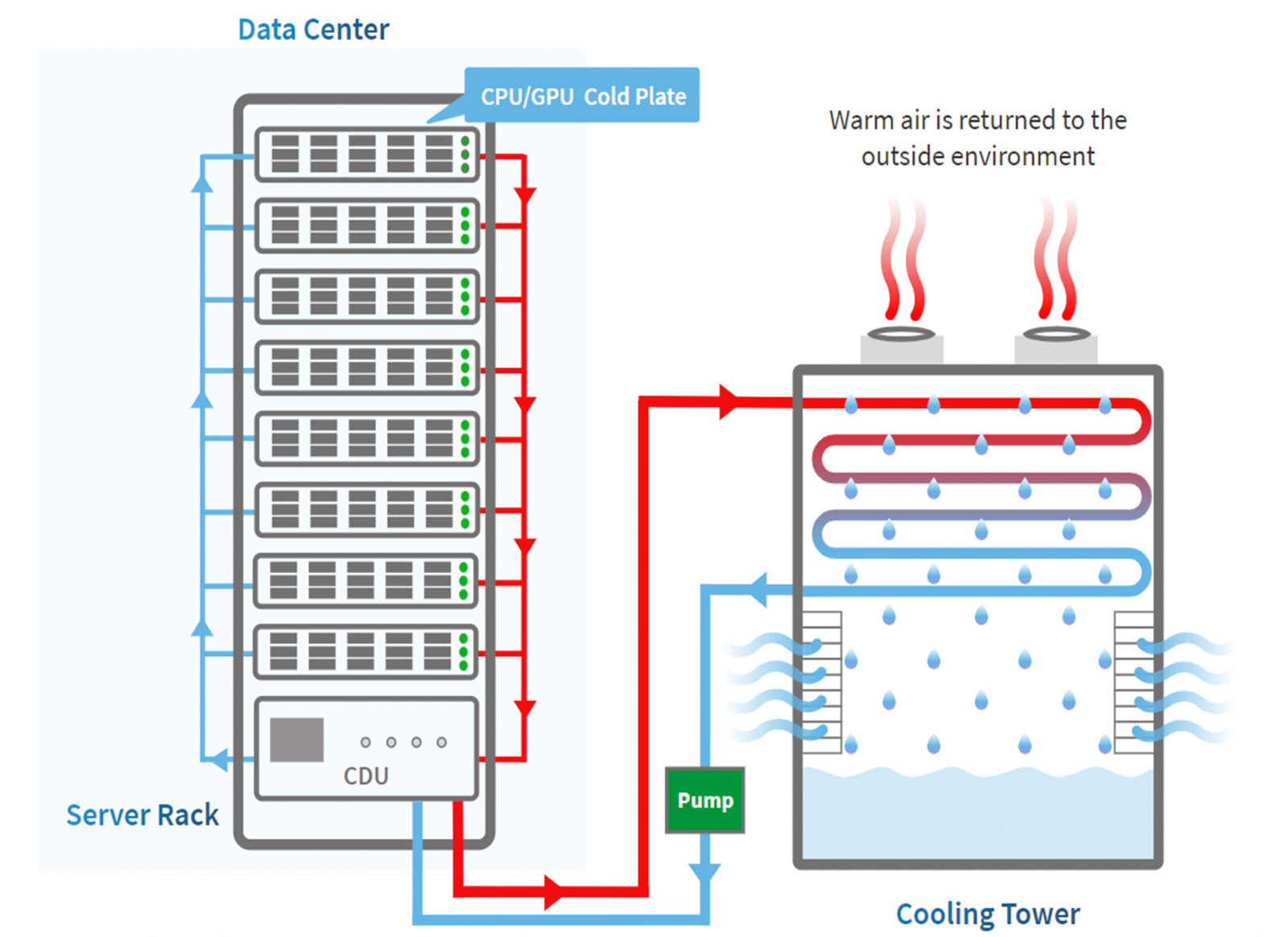

Figura 2. Diagrama esquemático de la tecnología de refrigeración directa al chip (Fuente)
1.3. Refrigeración por Inmersión:
La refrigeración por inmersión es un método avanzado de refrigeración líquida utilizado principalmente en sistemas de computación de alto rendimiento (HPC) y centros de datos. Esta técnica implica sumergir directamente componentes electrónicos, como servidores, en un líquido no conductor. Al permitir el contacto directo con la fuente de calor, la refrigeración por inmersión proporciona una gestión térmica superior y eficiencia energética, eliminando la necesidad de componentes de refrigeración tradicionales como disipadores de calor, tubos de cobre o ventiladores.
• Refrigeración por Inmersión de Fase Única: En este método, el refrigerante permanece en su estado líquido durante todo el proceso. El refrigerante absorbe calor de los componentes electrónicos, calentándose. El líquido calentado es luego bombeado a un intercambiador de calor, donde libera el calor absorbido y se enfría antes de volver al tanque de inmersión. La Unidad de Distribución de Refrigerante (CDU) es crucial en la circulación del fluido dentro del tanque y la transferencia de calor a un circuito de enfriamiento secundario, como el sistema de agua fría de un edificio o el aire exterior. Se utilizan líquidos dieléctricos, que no conducen electricidad, en este proceso.

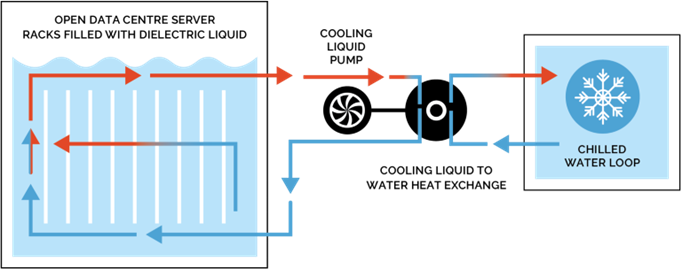

Figura 3. Diagrama esquemático de la tecnología de refrigeración por inmersión de fase única (Fuente)
• Refrigeración por Inmersión de Dos Fases: Este método utiliza un refrigerante que cambia de estado de líquido a vapor cuando absorbe el calor generado por los componentes electrónicos. A medida que el refrigerante se vaporiza, sube para encontrarse con una superficie de condensador más fría. En el condensador, el vapor libera el calor absorbido, se enfría y condensa de nuevo a forma líquida. El refrigerante líquido luego fluye de regreso al tanque para repetir el proceso, enfriando continuamente los componentes. Este método es especialmente efectivo para entornos de alta densidad debido a su eficiente absorción de calor y disipación a través del cambio de fase, lo que lo hace ideal para enfriar hardware de alto rendimiento y densamente empaquetado.

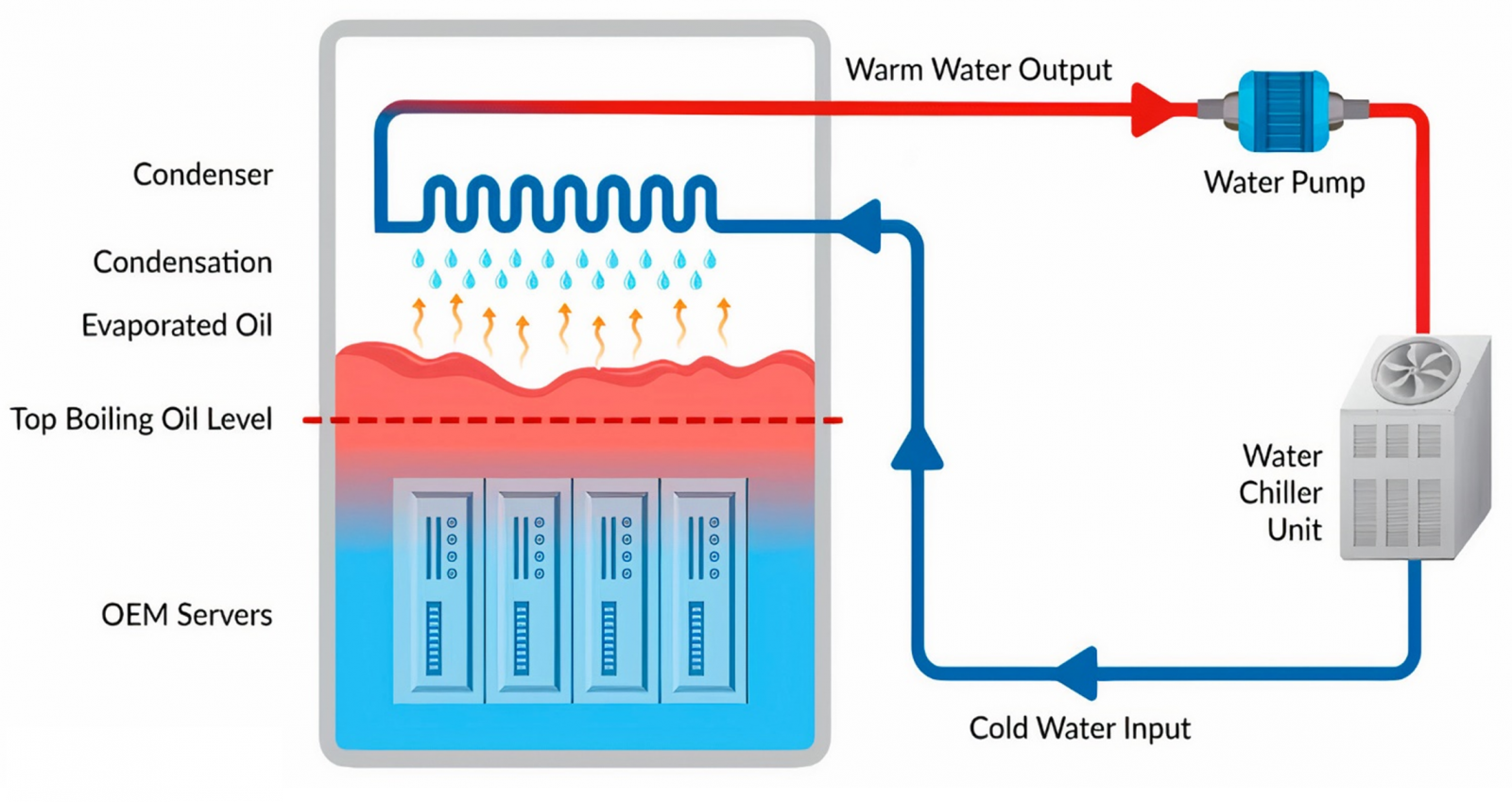

Figura 4. Diagrama esquemático de la tecnología de refrigeración por inmersión de dos fases (Fuente)

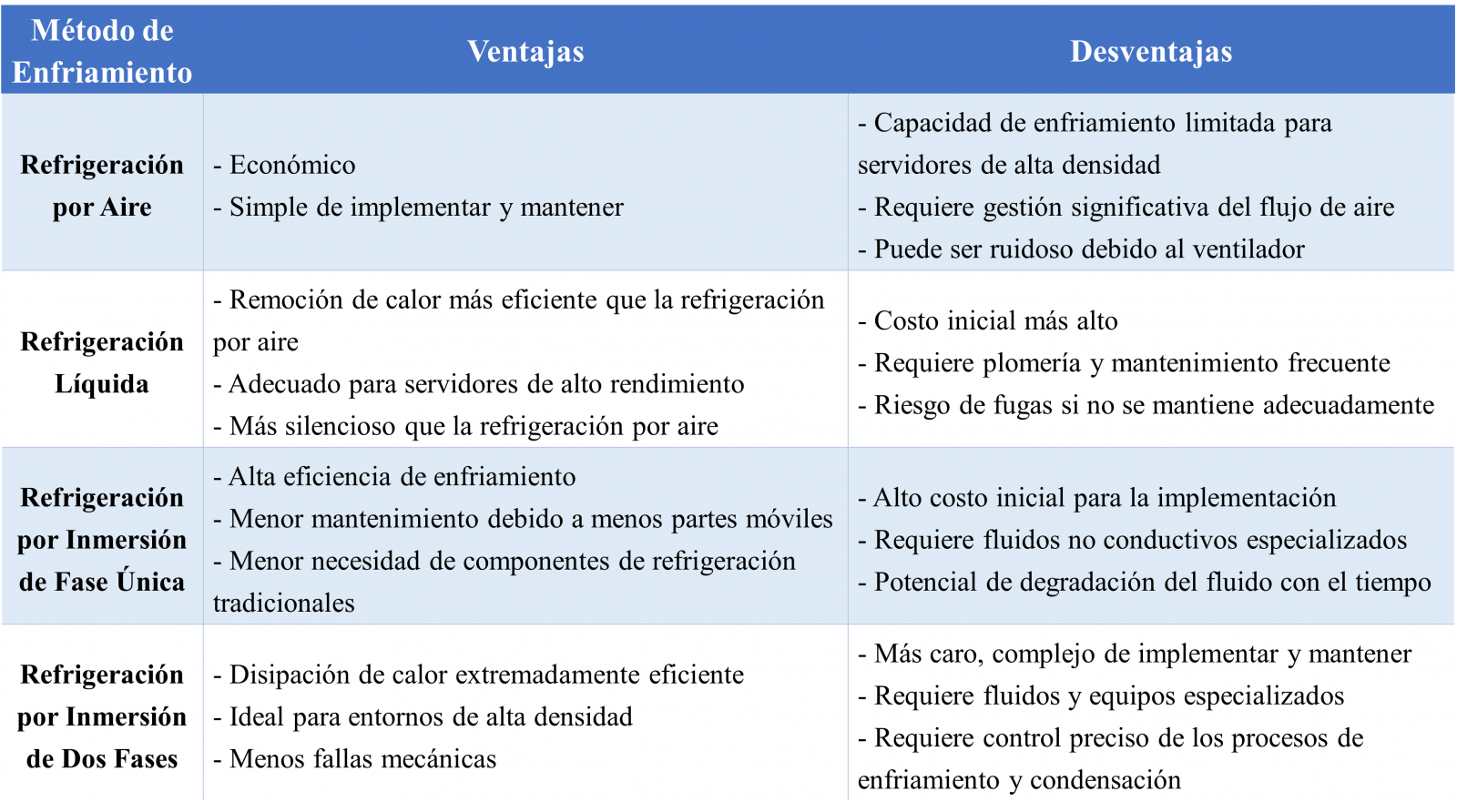

La tabla a continuación compara cuatro métodos de refrigeración - Refrigeración por Aire, Refrigeración Líquida, Refrigeración por Inmersión de Fase Única y Refrigeración por Inmersión de Dos Fases - basado en sus ventajas y desventajas. Esta comparación destaca diferencias clave en términos de eficiencia de enfriamiento, costo, complejidad y idoneidad para diversas aplicaciones.
Para un equilibrio entre costo, rendimiento y mantenimiento, la Refrigeración Líquida Directa (DLC) y la Refrigeración por Inmersión de Fase Única son excelentes opciones. Ambos métodos son altamente efectivos para necesidades de computación de alto rendimiento (HPC), como inteligencia artificial (IA) y otras aplicaciones intensivas.
II. TANQUES DE EXPANSIÓN LQCOLPLUS DE AQUASKY EN SISTEMAS DE REFRIGERACIÓN LÍQUIDA
Aquasky ha desarrollado la serie de Tanques de Expansión para Sistemas de Refrigeración Líquida (LQCOLPLUS), especialmente diseñada para sistemas de refrigeración líquida en entornos de computación de alto rendimiento. Estos tanques cuentan con un diafragma de goma resistente al calor EPDM, proporcionando estabilidad térmica superior y asegurando durabilidad a largo plazo bajo condiciones de altas temperaturas. El diseño garantiza estabilidad y fiabilidad mejoradas para sistemas de refrigeración líquida al mitigar las fluctuaciones de presión y proteger contra posibles problemas relacionados con la presión, extendiendo así la vida útil del sistema.
Rol de los Tanques de Expansión en la Refrigeración Líquida:
En sistemas de refrigeración líquida, el papel principal del tanque de expansión es absorber cambios en el volumen de fluido debido a las fluctuaciones de temperatura. Sin un tanque de expansión, los aumentos de presión podrían dañar componentes críticos como bloques de enfriamiento, radiadores o mangueras, potencialmente llevando a fugas. El tanque de presión LQCOLPLUS está parcialmente lleno de refrigerante, con el espacio restante ocupado por aire. A medida que el refrigerante se calienta y se expande, comprime el aire en el tanque, absorbiendo el exceso de presión y previniendo daños. Esta configuración mantiene una presión constante dentro del sistema, asegurando una operación eficiente de la bomba y una circulación adecuada del refrigerante. La presión constante previene la cavitación en la bomba, reduciendo el desgaste y extendiendo la vida útil de todo el sistema de enfriamiento.

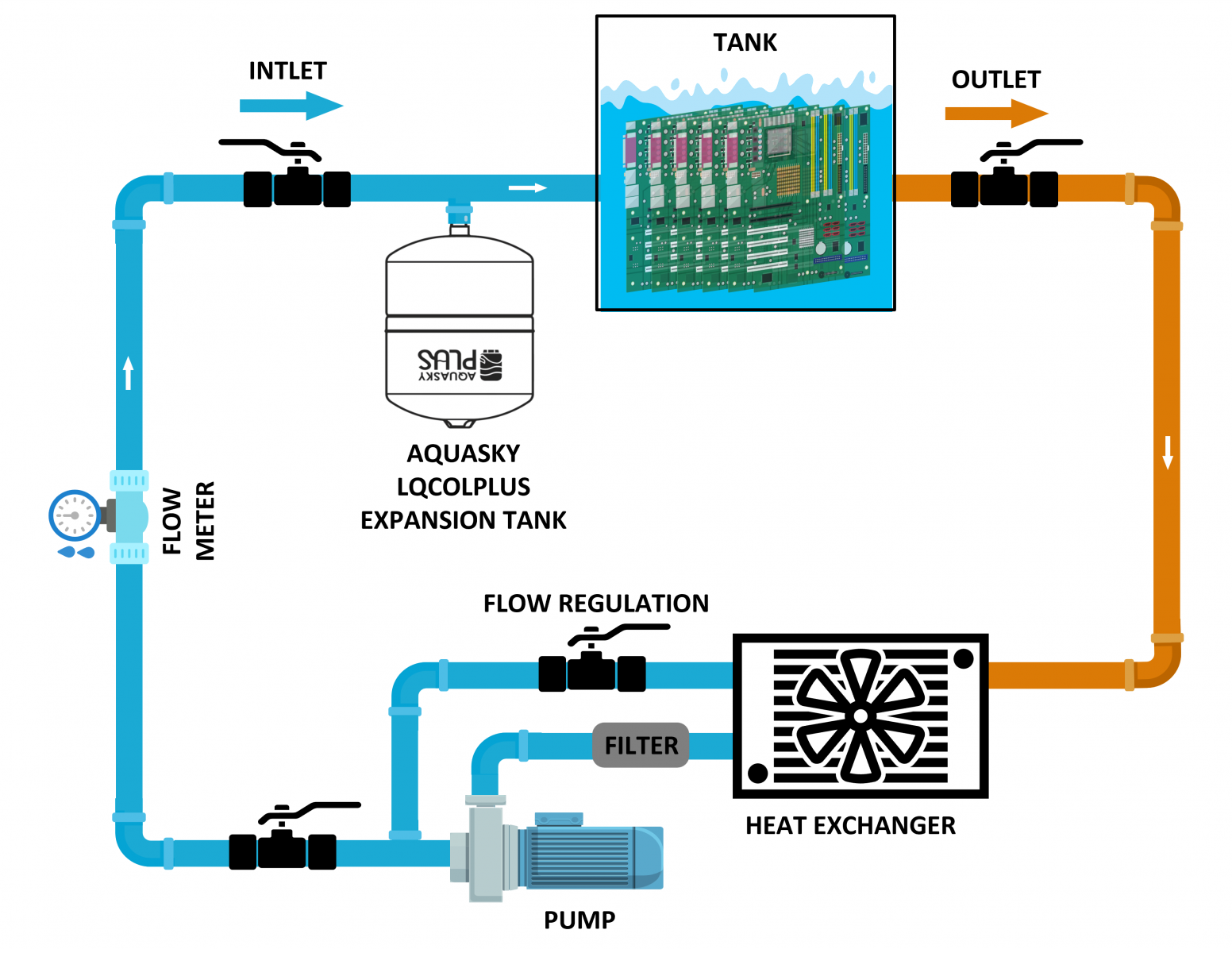

Figura 5. Marco ilustrativo del tanque de expansión LQCOLPLUS AQUASKY PLUS integrado al sistema
Figura 5. Ilustra la instalación del tanque de expansión AQUASKY PLUS en un sistema de refrigeración líquida para servidores. El tanque de expansión está instalado en posición vertical, en la línea de entrada de refrigerante frío. La bomba mueve el refrigerante a través del sistema, mientras que un filtro asegura que el fluido permanezca limpio.

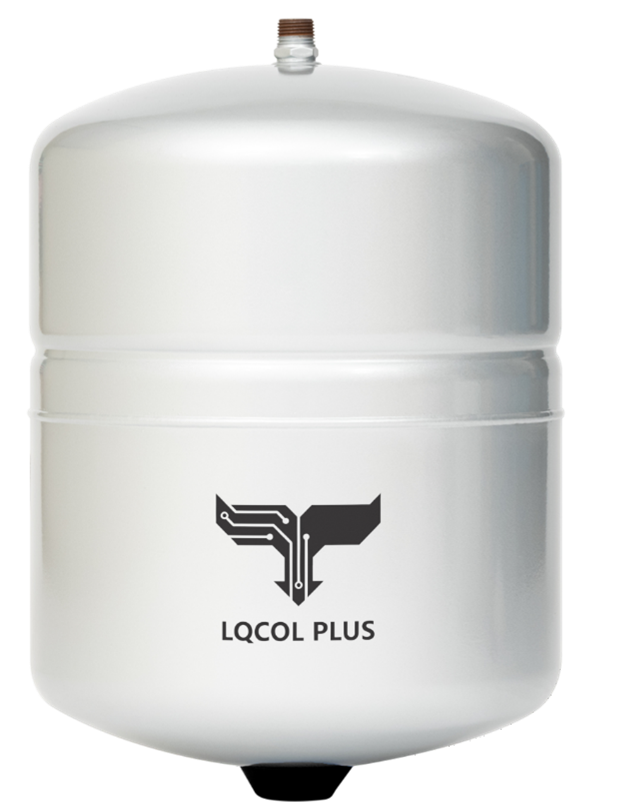

Figura 6. Depósito de Expansión del Sistema Refrigerado por Líquido AQUASKY (LQCOLPLUS)
III. CONCLUSIÓN:
Con la creciente demanda de computación de alto rendimiento, seleccionar la solución de enfriamiento adecuada es más crítico que nunca. Tecnologías avanzadas de enfriamiento, como la refrigeración líquida y por inmersión, proporcionan una gestión térmica superior en comparación con la refrigeración por aire tradicional. Integrar tanques de presión como los LQCOLPLUS de Aquasky en estos sistemas puede optimizar el rendimiento al mantener una presión estable y mejorar la disipación de calor. Esto asegura que los centros de datos puedan satisfacer las demandas de las cargas de trabajo computacionales modernas de manera eficiente y sostenible, convirtiéndolos en una elección inteligente para cualquier centro de datos que busque maximizar el rendimiento y la longevidad. Para más información sobre el tanque de expansión de sistema de refrigeración líquida de Aquasky (LQCOLPLUS), puede visitar el sitio web: https://aquaskyplus.com. O puede enviarnos un correo electrónico a: [email protected]
