1. CONCEPTION ET CARACTÉRISTIQUES DU RÉSERVOIR D'EXPANSION LQCOL PLUS
* Matériaux et Construction :
La série de réservoirs d'expansion LQCOL Plus offre durabilité et polyvalence. Elle est disponible en deux options de construction :
• Coque en acier au carbone laminé à froid : Conçue pour résister à des pressions élevées et à des environnements de refroidissement par immersion. Ce type de réservoir est revêtu d'un système de peinture triple couche pour une protection supplémentaire, avec une finition gris clair standard. Des couleurs personnalisées sont disponibles sur demande pour répondre aux besoins spécifiques des clients.
• Coque en acier inoxydable : Idéale pour les applications nécessitant une plus grande résistance à la corrosion et une longévité accrue. Bien que plus coûteuse, cette version offre une durabilité et une résistance à l'usure supérieures.
* Structure Interne :
L'intérieur du réservoir est divisé en deux chambres principales par un diaphragme en caoutchouc EPDM résistant à la chaleur :
• Chambre d'Eau : Doublée d'un revêtement en polypropylène (PP) résistant à la corrosion pour éviter le contact direct entre le liquide de refroidissement et la coque du réservoir. Le diaphragme en caoutchouc EPDM peut supporter des températures allant jusqu'à 120°C, s'ajustant dynamiquement aux changements de volume de liquide pour maintenir une pression constante et prévenir la formation de condensation. Un orifice fileté en acier inoxydable assure une connexion facile et sécurisée aux systèmes d'eau.
• Chambre d'Air : Préchargée avec de l'azote pour une stabilité améliorée et des besoins de maintenance réduits. Inclut une valve d'air pour des ajustements précis de la pression, assurant des performances optimales.

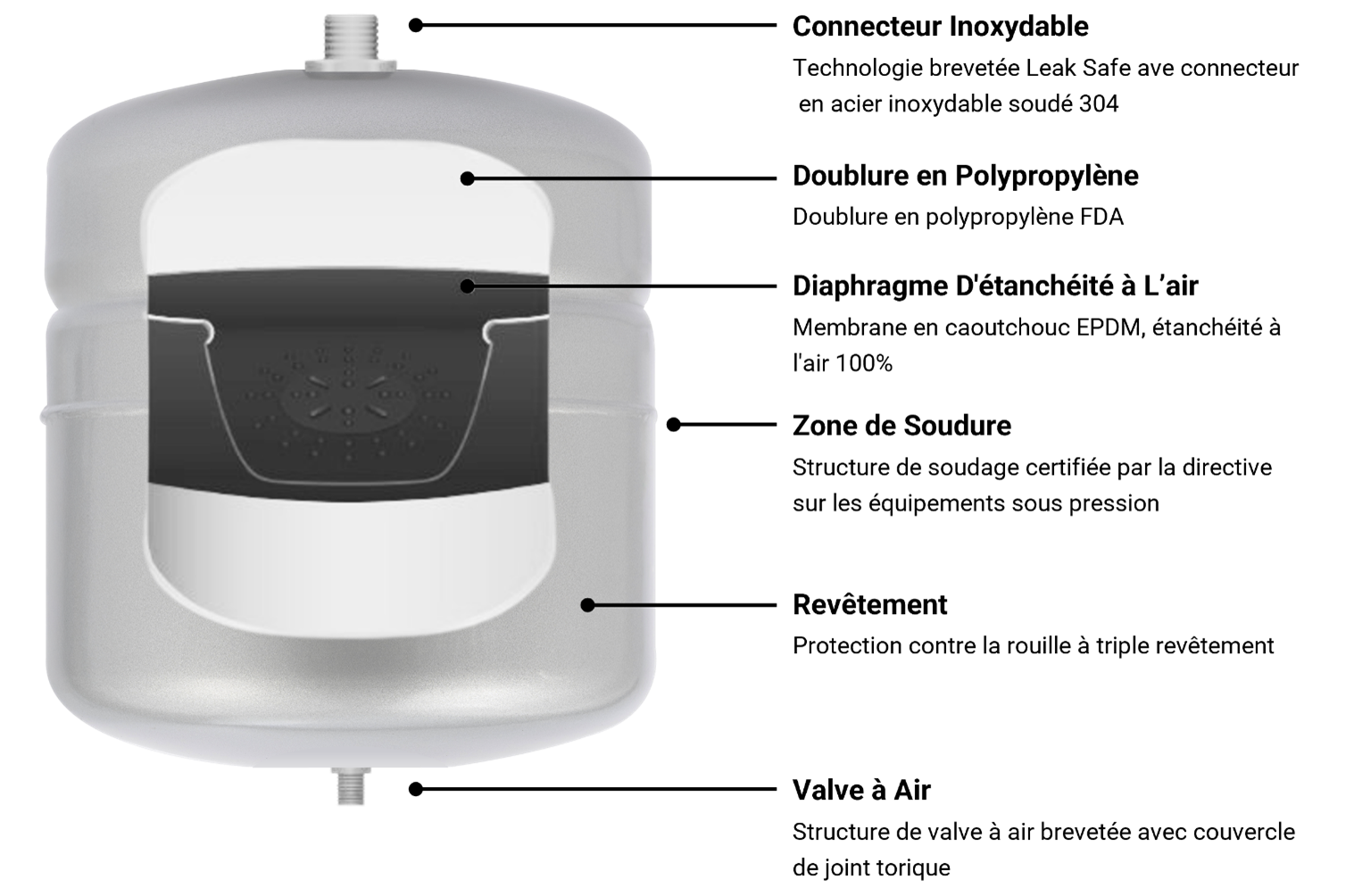

Image 1 : Vue en coupe de la structure interne et des caractéristiques clés du réservoir d'expansion Aquasky LQCOL Plus
2. MODÈLES DE RÉSERVOIRS À PRESSION LQCOL PLUS PAR AQUASKY
Aquasky propose une gamme de modèles LQCOL-Plus pour répondre à divers besoins :

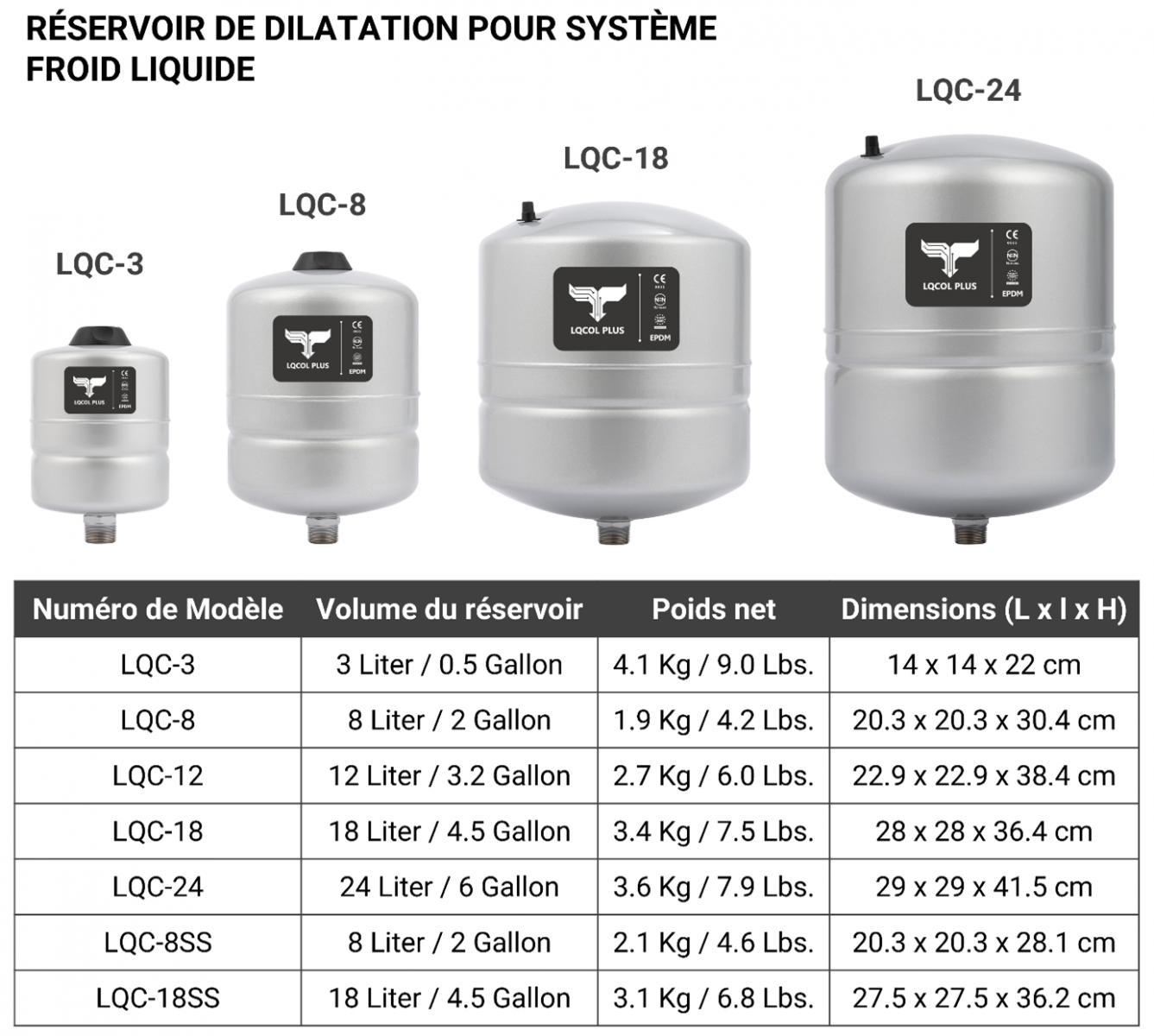

Image 2 : Modèles de réservoirs d'expansion de la série LQCOL Plus de Aquasky
Modèles en ligne LQCOL Plus :
• Tailles disponibles : 3, 8, 12, 18, 24 litres.
• Type de connexion : 3/4” G/NPT/BSP pour une compatibilité avec divers systèmes.
Modèles en acier inoxydable en ligne LQCOL Plus :
• Tailles disponibles : 8, 18 litres.
• Type de connexion : Connexions durables 3/4” G/NPT/BSPT, idéales pour les environnements nécessitant une résistance accrue à la corrosion et un aspect visuel amélioré.
Ces modèles sont conçus pour gérer un large éventail d'applications, assurant fiabilité, stabilité et compatibilité avec les systèmes de refroidissement avancés.
Dimensionnement et Sélection du Réservoir
Pour sélectionner le réservoir d'expansion LQCOL Plus le plus adapté à votre système de refroidissement, Aquasky recommande d'utiliser notre outil de sélection de taille. Cet outil simplifie le processus en vous aidant à calculer la taille optimale du réservoir en fonction des besoins spécifiques de votre système, tels que :
• Plage de pression du système
• Volume du liquide de refroidissement
• Température maximale de fonctionnement
• Nombre de soupapes de sécurité
En entrant ces paramètres, l'outil garantit un dimensionnement précis, évitant les sous-performances ou les surdimensionnements, qui peuvent tous deux affecter l'efficacité et le coût du système. Visitez le site Web d'Aquasky pour accéder à l'outil et déterminer le réservoir d'expansion le mieux adapté aux besoins de votre système de refroidissement ou consultez notre équipe technique pour une assistance personnalisée.
3. FONCTIONNEMENT DU LQCOL PLUS AU SEIN D'UN SYSTÈME
Le réservoir d'expansion LQCOL Plus joue un rôle crucial dans la gestion de la dynamique des fluides dans les systèmes de refroidissement par immersion des centres de données. Voici comment cela fonctionne :
• Durant l'opération, lorsque les serveurs génèrent de la chaleur, le liquide de refroidissement absorbe cette énergie et se dilate. Le réservoir d'expansion LQCOL Plus fournit un espace supplémentaire pour ce volume de liquide accru, évitant ainsi une accumulation de pression excessive dans le système en boucle fermée. Lorsque le liquide en expansion entre dans le réservoir, il pousse contre un diaphragme flexible. Cette action comprime l'air dans la chambre supérieure du réservoir, augmentant sa pression interne pour maintenir l'équilibre et la stabilité du système.
• Lorsque le système se refroidit, le liquide se contracte. L'air comprimé dans le réservoir pousse le diaphragme en arrière, renvoyant le liquide stocké dans le système. Cette réponse dynamique assure une circulation continue, empêche les conditions de vide qui pourraient perturber les opérations.

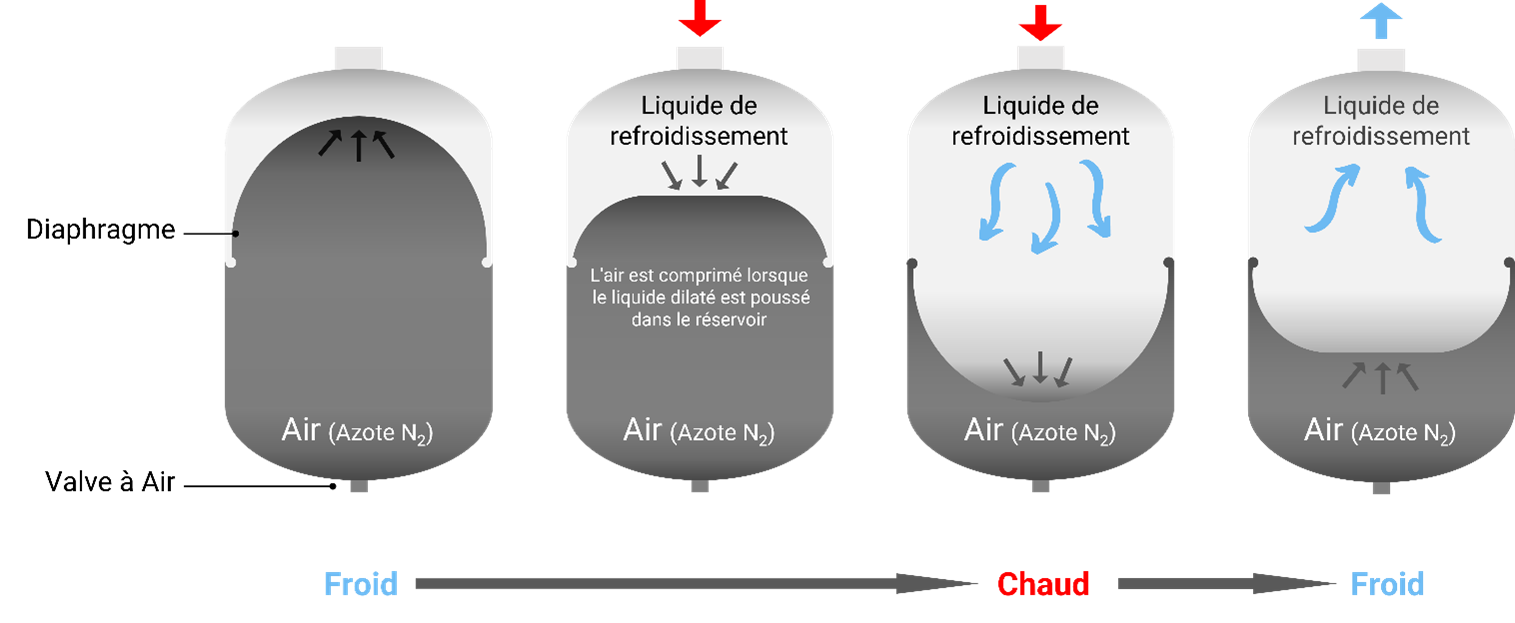

Image 3 : Diagramme illustrant le fonctionnement d'un réservoir d'expansion LQCOL Plus
4. EMPLACEMENT DES COMPOSANTS CLÉS DANS LE SYSTÈME
Pour garantir une performance optimale et la sécurité, l'ensemble du système doit être installé à l'intérieur dans une zone étanche. Cela prévient les dommages dus aux fuites ou aux décharges d'eau inattendues. Idéalement, l'emplacement doit disposer d'un accès à un système de drainage dans un rayon de 3 mètres pour éviter l'accumulation d'eau et minimiser le risque de dommages aux environs, aux étages inférieurs ou aux appareils. La zone sélectionnée doit également permettre un accès facile à tous les composants pour l'entretien et la maintenance.
Le réservoir d'expansion LQCOL PLUS doit être installé sur la ligne d'eau froide entrante vers la source de chaleur, positionné après le dispositif anti-retour/vanne de non retour et avant la source de chaleur. Cet emplacement permet au réservoir d'absorber les fluctuations de pression causées par l'expansion de l'eau pendant le chauffage, assurant ainsi une performance stable du système. Pour prévenir les fuites, appliquez un scellant approprié pour filetage lors de l'installation, et assurez-vous que les tuyaux soient inclinés vers le haut et éloignés du réservoir pour éliminer les pièges à air.
Le système doit inclure des dispositifs essentiels de sécurité et de régulation du débit pour une fonctionnalité appropriée et une conformité avec les normes de sécurité :
• Un clapet anti-retour ou un dispositif anti-retour doit être installé à l'entrée du système pour empêcher le retour d'eau et protéger l'alimentation en eau principale. Il assure que la pompe peut accumuler suffisamment de pression pour activer l'interrupteur automatique, empêchant l'eau de couler en arrière lorsque la pompe est éteinte.
• Une valve de soulagement de pression doit être installée sur la ligne de sortie d'eau chaude pour libérer l'excès de pression, protégeant le système et conforme aux exigences du code local.
• Des vannes de vidange doivent être placées sur la ligne d'eau froide (avant le réservoir d'expansion) et sur les lignes d'eau chaude (après la valve de soulagement) pour faciliter l'entretien ou la vidange d'urgence.
• Un débitmètre doit également être utilisé pour surveiller le débit d'eau entrant dans le système, assurant un fonctionnement correct et une efficacité de transfert de chaleur.
• Des vannes à bouclier de verrouillage sont installées pour isoler des composants spécifiques pour les réparations sans perturber l'ensemble du système.
• Une valve de régulation de débit peut aider à contrôler les débits, optimisant le transfert de chaleur et l'efficacité du système.
• La pompe doit être positionnée sur la boucle de retour d'eau froide pour maintenir une circulation constante de l'eau dans le système.
• Des composants de filtration tels qu'un filtre ou des séparateurs d'air optionnels peuvent être placés à l'aspiration de la pompe pour éliminer les débris et l'air, protégeant des composants critiques comme la pompe et l'échangeur de chaleur.
Cependant, la faisabilité d'inclure ces composants dépendra de la conception spécifique et des besoins opérationnels du système.

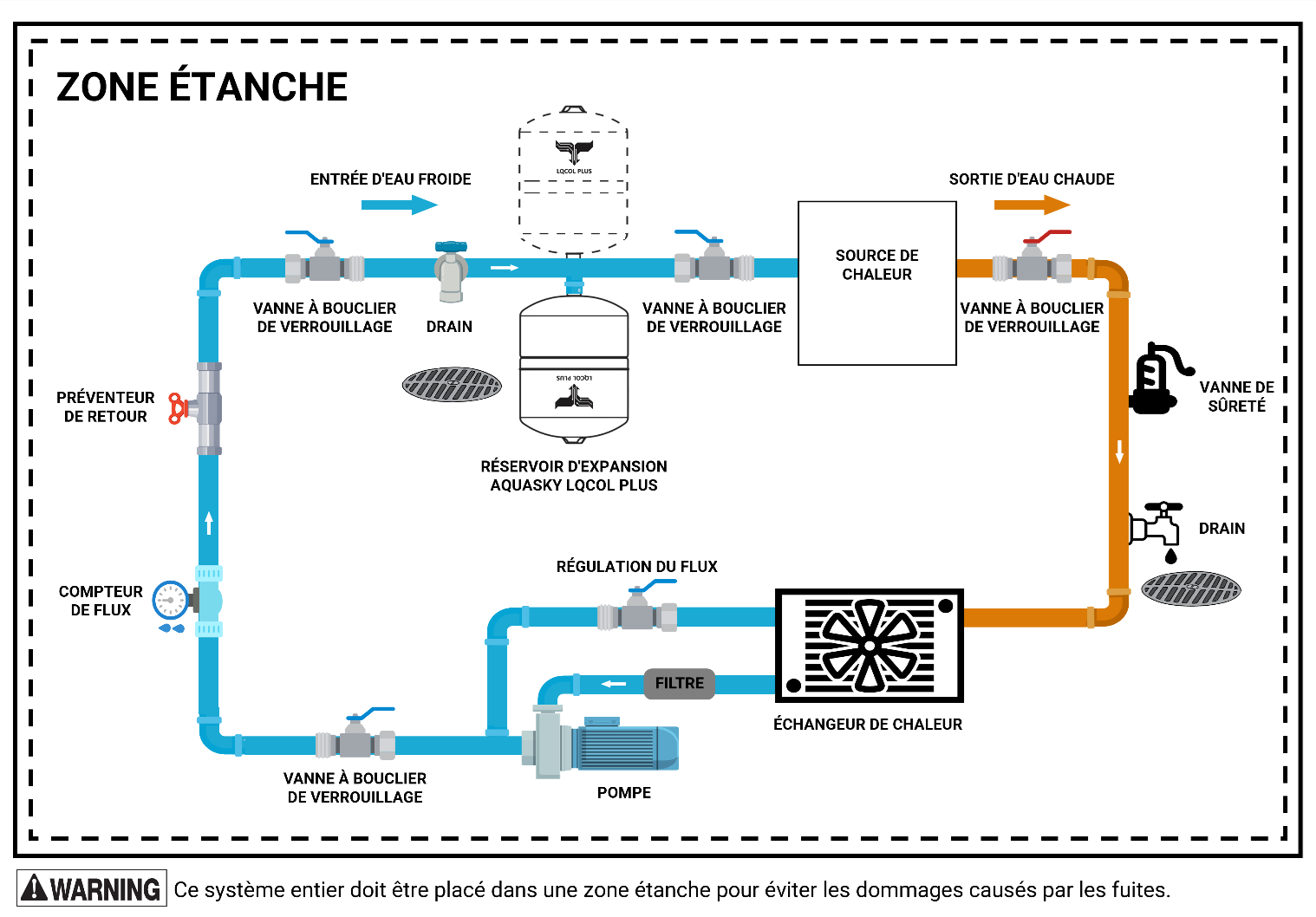

Image 4. Schémas de tuyauterie suggérés pour l'installation du LQCOL Plus dans le système
5. ÉTAPES D'INSTALLATION DU RÉSERVOIR D'EXPANSION LQCOL PLUS
L'installation correcte d'un réservoir d'expansion LQCOL-Plus est cruciale pour garantir des performances optimales et la longévité du système. Suivez ces étapes essentielles :
1. Fermez l'alimentation en eau et l'alimentation électrique ou au gaz pendant l'installation des vannes et du réservoir d'expansion.
2. Sélectionnez un emplacement approprié pour le réservoir d'expansion sur la ligne d'entrée d'eau froide. Assurez-vous que le réservoir soit accessible pour l'entretien et positionné loin de la sortie du chauffe-eau pour éviter le chauffage par convection.
3. Vérifiez la pression d'air dans le réservoir à l'aide d'un manomètre de type pneumatique. La précharge doit correspondre à la pression minimale du système à l'emplacement du réservoir. Si un ajustement est nécessaire, chargez le réservoir avec de l'azote ou de l'air comprimé sans huile. Utilisez un manomètre pour assurer l'exactitude de la charge.
4. Localisez le point de connexion du système et retirez tous les bouchons ou capuchons du point de connexion du système.
5. Le réservoir peut maintenant être raccordé au système. Utilisez des matériaux et des dimensions de tuyauterie appropriés en fonction des exigences du système pour la connexion.
6. Installez une vanne à opercule verrouillable et un raccord union à la connexion du réservoir pour permettre l'isolation et le retrait, si nécessaire. Connectez les vannes de remplissage manuelles ou automatiques à la tuyauterie du réservoir pour garantir un fonctionnement constant sans interférence de la pompe.
7. Après l'installation, inspectez toutes les connexions pour détecter les fuites et assurez-vous que toutes les vannes fonctionnent correctement.
8. Avant de remplir le système avec de l'eau, utilisez un manomètre de type pneumatique pour vérifier la pression de précharge du réservoir, assurez-vous qu'elle correspond à la pression de précharge correcte spécifiée pour le système (par défaut à 30 psi, sauf indication contraire sur l'étiquette du réservoir, La précharge peut être personnalisée). Ajustez la pression au besoin avec de l'azote ou de l'air comprimé sans huile. Vérifiez fréquemment la pression pendant ce processus.
9. Ouvrez progressivement l'alimentation en eau et restaurez l'alimentation du système. Ouvrez les vannes nécessaires pour intégrer le réservoir d'expansion dans le système.
Ajustement de la Précharge Après le Fonctionnement :
Si le système est opérationnel et que la précharge du réservoir d'expansion nécessite un ajustement, utilisez la procédure suivante :
1. Éteignez la source de chaleur et laissez l'eau du système refroidir à la température ambiante.
2. Fermez la vanne à opercule pour isoler le réservoir du système.
3. Ouvrez la vanne de vidange pour vider l'eau du réservoir d'expansion.
4. Retirez le capuchon de protection de la valve d'air en bas du réservoir.
5. Mesurez la pression d'air du réservoir à la connexion de précharge avec un manomètre pneumatique précis.
6. Si la pression est basse, ajoutez de l'azote ou de l'air comprimé sans huile au réservoir. Surveillez fréquemment la pression pour vous assurer qu'elle atteint le niveau souhaité.
7. Après avoir vérifié que la charge d'air est correcte, remettez le capuchon de protection sur la valve d'air.
8. Fermez la vanne de vidange, rouvrez la vanne à opercule et rallumez la source de chaleur.
6. AVANTAGES DU LQCOL PLUS DANS LES SYSTÈMES DE REFROIDISSEMENT DES CENTRES DE DONNÉES
1. Stabilisation de la pression et protection du système : Le LQCOL Plus absorbe efficacement les fluctuations de pression causées par l'expansion et la contraction des liquides, assurant une pression systémique constante. Cela évite les dommages aux composants critiques tels que les pompes, les tuyaux et les joints, dus à des pics de pression ou à des conditions de vide, prolongeant leur durée de vie et réduisant les besoins de maintenance.
2. Amélioration de l'efficacité du refroidissement : En maintenant des niveaux de pression optimaux, le réservoir d'expansion assure une circulation efficace du liquide de refroidissement dans tout le système. Cela conduit à un meilleur transfert de chaleur, à des performances de refroidissement améliorées et à une réduction de la contrainte opérationnelle sur le système.
3. Prévention du débordement et sécurité : Sans un réservoir d'expansion, le liquide de refroidissement en expansion peut déborder, causant un gaspillage de fluide. Le réservoir d'expansion LQCOL Plus contient de manière sûre le liquide excédentaire, prévenant les débordements et les risques potentiels tels que les fuites ou les ruptures. Cela maintient l'intégrité du système et améliore la sécurité, minimisant les risques et les dommages coûteux pour le centre de données.
4. Compatibilité avec les composants du système : Le réservoir s'intègre parfaitement avec d'autres composants essentiels, tels que les préventeurs de retour, les compteurs d'eau et les clapets anti-retour. Sa capacité à fonctionner harmonieusement avec ces éléments assure un système de refroidissement équilibré et sécurisé.
5. Efficacité et évolutivité des coûts : En réduisant l'usure des composants et en améliorant l'efficacité du système, le LQCOL Plus diminue la consommation d'énergie, les coûts de réparation et les temps d'arrêt. De plus, sa flexibilité prend en charge l'évolutivité, répondant aux demandes de refroidissement croissantes des centres de données en expansion.
En intégrant le LQCOL Plus dans un système de refroidissement de centre de données, les opérateurs garantissent des performances fiables, une sécurité améliorée et une rentabilité à long terme, ce qui en fait un investissement crucial pour les opérations modernes de centre de données.
7. CONCLUSION
Alors que la demande de solutions de refroidissement avancées pour les centres de données augmente, choisir les bons composants devient essentiel pour l'efficacité et la performance. Le réservoir d'expansion LQCOL Plus d'Aquasky est une solution conçue spécifiquement pour relever les défis uniques des systèmes de refroidissement modernes, incluant le refroidissement liquide et par immersion. En stabilisant la pression, en dissipant efficacement la chaleur et en protégeant les composants critiques, le LQCOL Plus garantit des performances optimales et une fiabilité à long terme du système. De plus, son intégration favorise la durabilité en réduisant la consommation d'énergie et en minimisant l'usure des composants essentiels.
Avec près de trois décennies d'expertise en fabrication, Aquasky se positionne comme un fournisseur de confiance de réservoirs de pression et d'expansion industriels de haute qualité. Le réservoir LQCOL Plus allie durabilité, innovation et efficacité, offrant une valeur exceptionnelle à un prix compétitif. Garanti trois ans, il est conçu pour fournir des performances constantes et une tranquillité d'esprit aux opérateurs de centres de données. Le remplacement régulier tous les trois ans assure une fiabilité et une fonctionnalité continues.
Pour plus de détails sur les réservoirs d'expansion d'Aquasky ou pour explorer la gamme complète des produits de système de refroidissement liquide LQCOL Plus, visitez notre site web à l'adresse aquaskyplus.com/LQCOL-PLUS ou envoyez-nous un courriel à [email protected]. Laissez-nous vous aider à atteindre une solution de refroidissement plus intelligente et plus efficace pour vos besoins en centres de données.
