PRÉSENTATION DU RÉSERVOIR À DIAPHRAGME HAUTE PRESSION GIGA-PLUS 25 BAR

1. Introduction au réservoir haute pression Giga-Plus

Dans les immeubles de grande hauteur, les complexes industriels et les réseaux municipaux, le maintien d'une alimentation en eau stable et à haute pression constitue un défi technique majeur. Les réservoirs sous pression standards atteignent souvent leurs limites dans ces conditions exigeantes, risquant de compromettre les performances et la fiabilité du système.

Aquasky relève ce défi avec le réservoir haute pression Giga-Plus, conçu pour les applications les plus rigoureuses. Bien plus qu'un simple réservoir de stockage, le Giga-Plus est un composant de précision conçu pour fournir une alimentation en eau continue et stable là où les équipements conventionnels font défaut.

Spécifiquement élaboré pour résister de manière fiable à des pressions de service allant jusqu'à 25 bar (≈363 PSI) — la norme pour l'eau potable dans les immeubles de grande hauteur et les systèmes industriels — le Giga-Plus combine une coque en acier robuste, un diaphragme en butyle ultra-résistant et un revêtement anti-corrosion. Cette construction garantit une durabilité exceptionnelle, une sécurité optimale et une longue durée de vie, même dans les conditions d'exploitation les plus difficiles.

Cet article explore les caractéristiques avancées, les applications clés et les avantages opérationnels de la série Giga-Plus, démontrant pourquoi elle est le choix essentiel pour les systèmes d'approvisionnement en eau où l'échec n'est pas une option et où la performance durable est primordiale.



2. Conception et caractéristiques du réservoir haute pression Giga-Plus

La durée de vie opérationnelle d'un appareil à pression dans des systèmes exigeants de 25 bar dépend de sa capacité à résister à une fatigue structurelle incessante. Ces applications soumettent le réservoir à des cycles constants d'expansion et de contraction, ainsi qu'à de puissants phénomènes transitoires de pression tels que les coups de bélier. Pour éviter une défaillance prématurée, le Giga-Plus repose sur une matrice de matériaux dédiée, conçue pour la résilience, garantissant l'intégrité à long terme là où les équipements standards se dégradent.

Au cœur de cette résilience se trouve sa construction externe robuste. La coque est fabriquée en acier au carbone laminé à froid, choisi pour sa résistance exceptionnelle à la traction afin de contenir en toute sécurité une pression interne continue de 25 bar. La coque du Giga-Plus est 60 % plus épaisse que celle de la série Mega-Plus, offrant la fondation mécanique redoutable nécessaire à un fonctionnement sûr et fiable sous une force immense.

Pour protéger cette coque contre les agressions environnementales, l'extérieur est revêtu d'une peinture de qualité triple couche. Ce revêtement avancé agit comme une barrière primaire contre l'humidité et les agents chimiques dans les salles des machines, prévenant efficacement l'oxydation et la corrosion caverneuse pour garantir que la résistance nominale de la coque reste intacte pendant des années.

Si vous souhaitez en savoir plus sur la série haute pression 16 bar Mega-Plus d'Aquasky, des articles complémentaires sont disponibles :

Réservoirs sous pression Mega-Plus [16 Bar] : Révolutionner la gestion de l'eau dans les industries.

Le réservoir Giga-Plus propose généralement deux types de connecteurs en acier inoxydable selon la taille du reservoir. Modèles en ligne, un connecteur mâle renforcé en acier inoxydable est utilisé, incluant une plaque qui augmente la circonférence de soudage de 50 %, renforçant ainsi la solidité et la durabilité de la connexion. Réservoirs verticaux de grande capacité, ils utilisent un raccord coudé femelle en acier inoxydable, conçu pour simplifier l'installation de la tuyauterie.

À l'intérieur, le réservoir Aquasky Giga-Plus est doté d'un diaphragme flexible en caoutchouc butyle qui sépare l'intérieur en deux chambres principales : la chambre à eau et la chambre à air. La chambre à eau est doublée d'un revêtement en polypropylène (PP) sans soudure et résistant à la corrosion, empêchant tout contact entre l'eau et la coque en acier. Parallèlement, la chambre à air est scellée et préchargée en usine avec de l'azote pour une stabilité supérieure et un entretien réduit. Cette chambre comprend également une valve à air, cruciale pour les ajustements de pression nécessaires.

Cette conception intelligente permet au réservoir d'absorber les variations de pression, de minimiser les cycles de la pompe et d'offrir une protection contre les chocs hydrauliques, constituant ainsi la base d'un système de pompage fiable et complet.

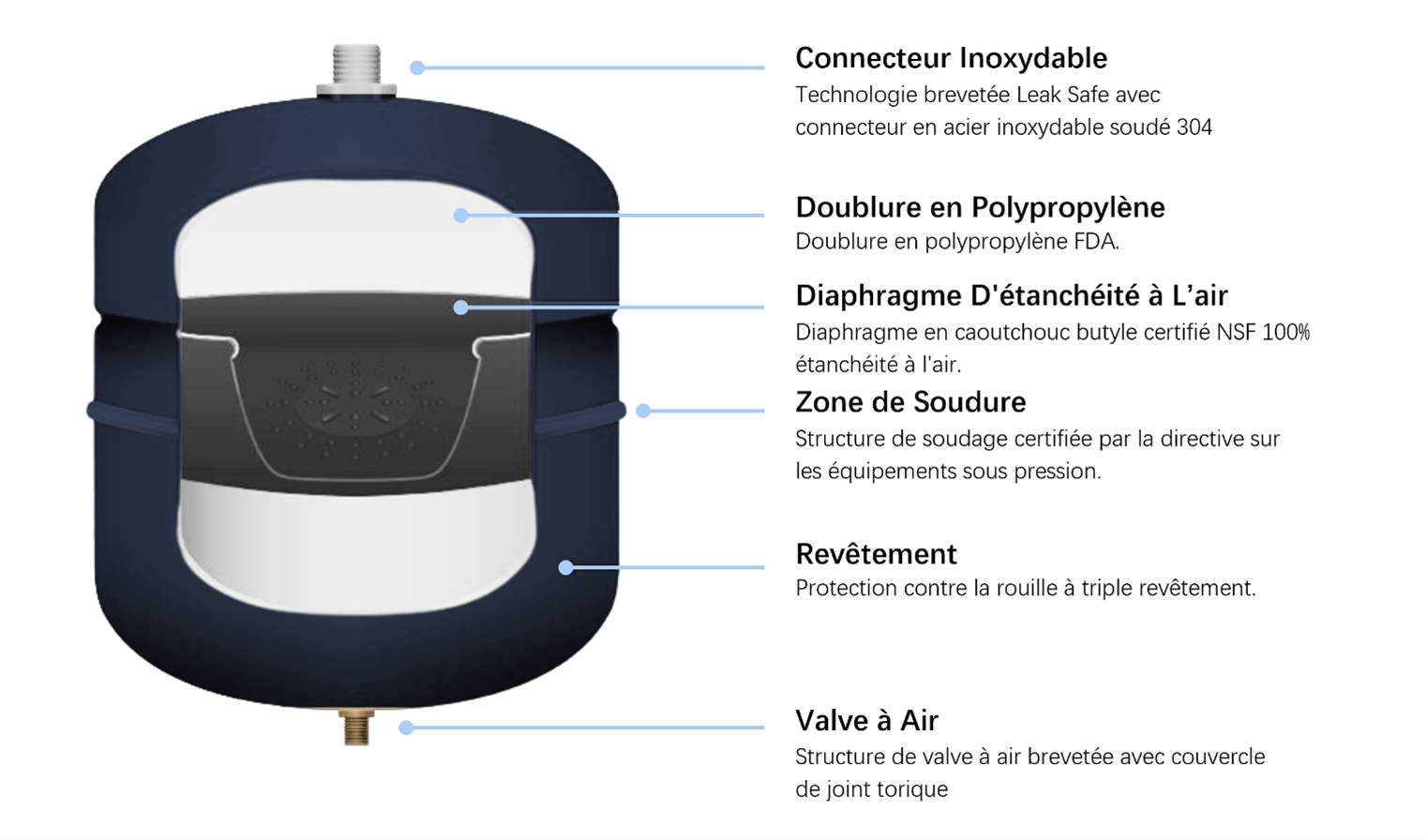

Image 1 : Vue en coupe illustrant la structure interne et les caractéristiques clés du réservoir Giga-Plus.



3. Modèles de réservoirs haute pression Giga-Plus par Aquasky

Le choix d'un réservoir sous pression de taille appropriée est fondamental pour l'efficacité et la longévité du système. Un réservoir sous-dimensionné entraîne des cycles de pompage excessifs, provoquant une usure prématurée et un gaspillage d'énergie, tandis qu'un réservoir surdimensionné représente un coût et un encombrement inutiles. La série Giga-Plus est proposée dans une gamme stratégique de volumes allant de 18L à 100L, permettant aux ingénieurs d'adapter précisément la capacité de soutirage du réservoir aux demandes de débit spécifiques et au profil hydraulique de chaque projet.

Pour s'adapter aux différentes contraintes d'espace et de configuration du système, le Giga-Plus est disponible en deux configurations distinctes, toutes deux conçues pour une performance fiable à 25 bar :

• Modèles en ligne (18L) :

Conçu pour une intégration directe dans la tuyauterie, le modèle compact de 18L en ligne est la solution idéale pour les systèmes commerciaux à encombrement réduit ou comme stabilisateur dédié pour les équipements critiques. Sa conception comprend un raccord renforcé de 1 pouce pour un raccordement direct, ce qui en fait un composant polyvalent pour les systèmes de surpression, la stabilisation de la pression au point d'utilisation et la protection des instruments sensibles contre les pics de pression.

• Modèles verticaux sur socle (60L, 80L, 100L) :

Pour les applications nécessitant un volume de soutirage d'eau plus important, les modèles verticaux constituent la solution adaptée. Ces réservoirs sont dotés d'une base en plastique fixe pour une installation stable au sol et sont équipés d'un raccord coudé de 1 pouce. Ils sont les piliers des systèmes de surpression centraux dans les immeubles de grande hauteur, les lignes de production industrielles et les grandes installations commerciales, offrant une capacité tampon substantielle pour lisser les fluctuations de la demande.

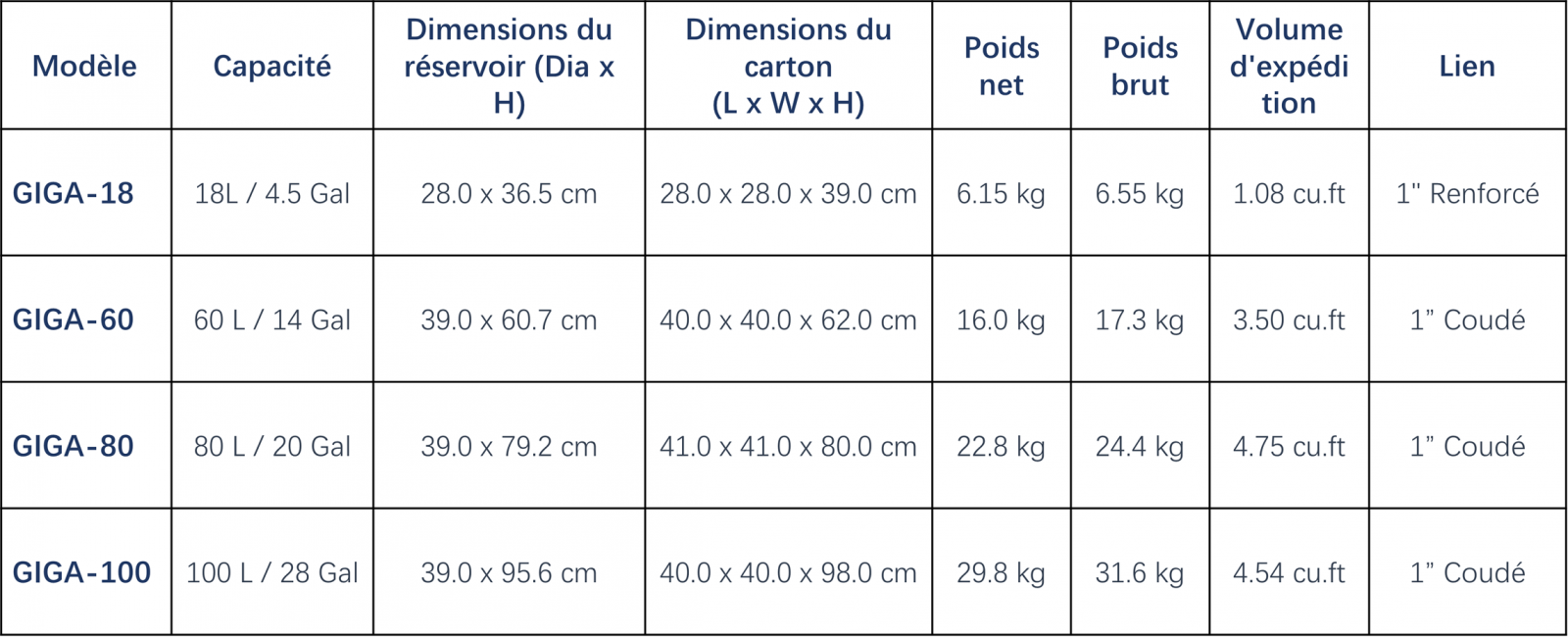

Le tableau suivant résume les spécifications clés de la gamme Giga-Plus :

Image 2 : Les articles de la série de modèles Giga-Plus

Image 3 : Installation des modèles Giga-Plus en ligne

Image 4 : Première méthode d'installation des modèles Giga-Plus verticaux sur socle

Image 5 : Deuxième méthode d'installation des modèles Giga-Plus verticaux sur socle



4. Applications spécialisées des réservoirs Giga-Plus dans diverses industries

Les réservoirs haute pression Giga-Plus jouent un rôle crucial dans plusieurs secteurs en garantissant une alimentation en eau haute pression fiable, essentielle à l'efficacité opérationnelle et à la sécurité. Ci-dessous, nous explorons ses applications dans différents domaines

• Immeubles de grande hauteur et systèmes de protection contre les incendies :

Dans la conception de gratte-ciel, la distribution verticale de l'eau présente un défi hydraulique fondamental : vaincre la hauteur manométrique totale. En règle générale, chaque tranche de 10 mètres d'élévation nécessite environ 1 bar de pression simplement pour soulever l'eau contre la gravité. Pour une tour de 250 mètres (60 à 75 étages), cela équivaut à environ 25 bar de pression statique, avant même de considérer les pertes de charge par friction, les pertes liées aux vannes de contrôle ou la pression de service minimale requise aux points de puisage. Dans ce contexte, un réservoir à diaphragme de 25 bar fournit la classe de pression et la stabilité nécessaires aux zones de distribution et de surpression élevée.

Dans les tours résidentielles et commerciales, il maintient une pression constante à tous les étages, éliminant les débits faibles aux niveaux supérieurs tout en évitant une pression excessive aux niveaux inférieurs. Cela garantit un fonctionnement fiable des appareils sanitaires pour chaque occupant.

Cependant, sa fonction la plus critique se situe souvent au sein des systèmes de protection contre les incendies. Les colonnes humides et les systèmes de sprinkleurs doivent délivrer une pression minimale requise aux sorties les plus éloignées hydrauliquement, y compris celles des étages les plus élevés. Le réservoir Giga-Plus fournit une réserve immédiate d'eau sous pression, compense les fuites du réseau et stabilise la pression du système pendant que la pompe à incendie monte en régime. L'activation soudaine de pompes à incendie de forte puissance génère des phénomènes de pression extrêmes (coups de bélier). Ces ondes de choc peuvent dépasser 50 bar, risquant de rompre les canalisations, d'endommager les vannes et de désactiver le système d'extinction au moment où l'on en a le plus besoin. La structure du diaphragme ultra-robuste agit comme un amortisseur hydraulique, atténuant ces surtensions et protégeant l'ensemble du réseau de tuyauterie contre les charges de choc destructrices.

Image 6 : Support d'eau fiable pour les systèmes de protection incendie des immeubles de grande hauteur avec le réservoir haute pression Giga 25 bar.



• Hôpitaux et établissements de santé

Dans les environnements de santé, l'eau est une utilité clinique. La fiabilité du système est directement liée à la sécurité des patients, au contrôle des infections et au fonctionnement des équipements de survie. Les hôpitaux fonctionnent 24h/24 et 7j/7, s'appuyant sur une alimentation en eau continue et stable pour les blocs opératoires, les chambres des patients, les laboratoires et les systèmes d'assainissement. Toute défaillance ou fluctuation de pression peut avoir des conséquences immédiates, perturber des procédures médicales critiques et compromettre la prestation des soins.

La protection des patients immunodéprimés contre les agents pathogènes d'origine hydrique est également primordiale. Le Giga-Plus est doté d'un revêtement interne en polypropylène sans soudure, conforme aux normes de la FDA, qui forme une barrière inerte permanente entre l'eau et la coque en acier du réservoir. Cela empêche la corrosion, la formation de biofilm et le relargage métallique, garantissant que l'eau potable reste exempte de toute contamination provenant du réservoir lui-même.

De plus, les équipements médicaux sensibles et de haute valeur — tels que les autoclaves de stérilisation, les machines de dialyse, les systèmes de traitement de l'eau pour dialyse et les dispositifs de laboratoire — nécessitent une alimentation en eau stable. Des pics de pression soudains (coups de bélier) peuvent endommager les composants internes et entraîner des pannes d'équipement coûteuses. La construction robuste et la conception à diaphragme du Giga-Plus absorbent les chocs hydrauliques, protégeant les systèmes médicaux critiques et minimisant le risque d'arrêts cliniques imprévus.

Image 7 : Support d'eau fiable pour les applications hospitalières et de santé avec le réservoir haute pression Giga 25 bar.



• Hôtellerie et complexes de luxe

Pour les hôtels de luxe, les complexes hôteliers et les espaces commerciaux haut de gamme, la pression de l'eau définit l'expérience client. Une pression irrégulière entraîne directement l'insatisfaction des clients et peut nuire à l'image de marque, surtout dans des environnements compétitifs où les attentes sont élevées.

Une expérience haut de gamme repose sur la prévisibilité et la constance. Les clients s'attendent à un débit d'eau immédiat, puissant et ininterrompu à tout moment — que ce soit dans les douches, les baignoires ou les lavabos. Les chutes de pression pendant les périodes de pointe, comme le matin et le soir, sont inacceptables dans l'hôtellerie de luxe. Le réservoir haute pression Giga-Plus stabilise l'ensemble du système d'eau du bâtiment, éliminant les fluctuations de pression causées par une demande simultanée. Du rez-de-chaussée aux suites de luxe du dernier étage, chaque point de sortie offre une performance d'eau constante, fiable et satisfaisante, garantissant le confort des clients et protégeant la réputation de l'établissement.

Image 8 : Support d'eau fiable pour les applications hôtelières avec le réservoir haute pression Giga 25 bar.

• Alimentation en eau industrielle et manufacturière

Les processus industriels dépendent souvent d'une alimentation en eau haute pression constante pour le refroidissement, le traitement chimique, le rinçage et les lignes d'alimentation. Le Giga-Plus est spécifiquement conçu pour ce cycle de fonctionnement. Sa structure en acier de forte épaisseur et sa résistance à une température de fluide maximale de 90°C offrent la durabilité nécessaire pour supporter un fonctionnement continu dans des salles des machines exigeantes. En maintenant une pression stable, il protège les équipements de production sensibles contre les phénomènes transitoires de pression, réduit l'usure des pompes et assure un débit constant pour les cycles de fabrication fonctionnant 24h/24, préservant ainsi la productivité et minimisant les temps d'arrêt.



• Surpression commerciale et applications municipales

Pour les grands complexes commerciaux, les stations de surpression municipales et les systèmes d'irrigation couvrant de vastes zones, le Giga-Plus agit comme un amortisseur hydraulique et un optimiseur de pompe. Il atténue les pics de demande diurnes qui causent la fatigue des tuyaux et protège les pompes contre les cycles courts (short-cycling). Cette application prolonge la durée de vie de l'ensemble de l'infrastructure de distribution, se traduit par des économies d'énergie significatives et garantit un approvisionnement fiable pour les locataires commerciaux et les utilisateurs municipaux.

Dans ces divers secteurs, la série Giga-Plus offre un bénéfice commun : une fiabilité transformationnelle. En spécifiant un réservoir Giga-Plus, les ingénieurs et les gestionnaires d'installations n'achètent pas seulement un composant - ils investissent dans la résilience et la longévité de leurs systèmes d'eau les plus critiques.



5. Avantages de l'équipement Giga-Plus

Le réservoir Giga-Plus 25 bar offre des avantages transformateurs qui vont bien au-delà du simple confinement de la pression. Sa fonction est d'agir comme un condensateur hydraulique au sein du système, modifiant fondamentalement la dynamique opérationnelle pour une plus grande efficacité, fiabilité et économie de coûts. Le principal mécanisme moteur de ces avantages est la réduction de la fréquence de démarrage des pompes, ce qui crée une cascade d'effets positifs sur l'ensemble de l'installation.

• Économies d'énergie significatives et réduction des coûts opérationnels

Dans les systèmes dépourvus d'une stabilisation de pression adéquate, les pompes s'activent fréquemment pour de très courtes durées afin de satisfaire une demande mineure, encourant ainsi une pénalité énergétique élevée de manière répétée. En fournissant une réserve d'eau sous pression substantielle, le Giga-Plus permet aux pompes de fonctionner selon des cycles plus longs et plus efficaces pour remplir le réservoir, plutôt que de démarrer et de s'arrêter constamment.

• Prolongation de la durée de vie des équipements et réduction de la maintenance

Chaque cycle de démarrage de pompe soumet les composants mécaniques à une contrainte importante. Le couple soudain fatigue les roulements et les joints d'étanchéité, tandis que le courant d'appel génère une chaleur qui dégrade les bobinages du moteur au fil du temps. Les cycles courts fréquents accélèrent cette usure, entraînant des défaillances prématurées, des arrêts imprévus et des coûts de remplacement élevés.

• Amélioration des performances et de la fiabilité du système

Au-delà de l'aspect économique, le Giga-Plus garantit que le système d'eau remplit sa fonction principale sans faille. Il délivre une pression constante aux appareils et équipements, éliminant les problèmes d'expérience utilisateur et les risques opérationnels liés à l'instabilité de la pression. Cette fiabilité est cruciale, tant pour le confort dans le secteur de l'hôtellerie que pour la précision dans les applications industrielles ou médicales.



6. Conclusion

Le réservoir sous pression Giga-Plus 25 bar d'Aquasky est le composant de référence pour une infrastructure d'eau haute pression résiliente. Il s'agit d'un investissement stratégique dans la longévité et la sécurité du système, conçu pour éliminer le principal point de défaillance dans les applications exigeantes.

Construit avec une coque en acier au carbone de forte épaisseur, un diaphragme en butyle durable et des connecteurs en acier inoxydable, il est certifié pour résister de manière fiable à des pressions de 25 bar et pour absorber les chocs hydrauliques destructeurs.
