Solutions de Refroidissement pour Centres de Données - Les réservoirs d'expansion LQCOLPLUS d'Aquasky dans les Systèmes de Refroidissement Liquide
À l'ère numérique actuelle, les centres de données font face à une croissance exponentielle de la demande, notamment en raison de l'émergence du calcul haute performance (HPC) et des charges de travail en intelligence artificielle (IA). Cette augmentation a conduit à des niveaux de densité informatique sans précédent, nécessitant des solutions de refroidissement de serveur avancées pour garantir des performances et une stabilité optimales. Un refroidissement efficace ne réduit pas seulement la consommation d'énergie mais améliore également la longévité et l'efficacité des centres de données.
I. TECHNOLOGIES DE REFROIDISSEMENT DANS LES CENTRES DE DONNÉES
1. Refroidissement par Air :
Le refroidissement par air est la méthode la plus couramment utilisée dans les centres de données. Il utilise des ventilateurs et des dissipateurs thermiques pour dissiper la chaleur générée par les composants des serveurs tels que les CPU, GPU et modules de mémoire. Les ventilateurs déplacent l'air ambiant plus frais sur les composants qui génèrent de la chaleur, absorbant cette dernière et expulsant l'air réchauffé hors du serveur ou du centre de données. Les dissipateurs thermiques, attachés à ces composants, ont de grandes surfaces qui facilitent le transfert efficace de la chaleur vers l'air en mouvement. L'air chaud est ensuite évacué du rack du serveur et est soit expulsé hors du centre de données, soit recyclé à travers un système de refroidissement. Bien que cette méthode soit efficace pour de nombreuses applications, le refroidissement par air a ses limites dans des environnements à haute densité où la production de chaleur dépasse la capacité de l'air à la dissiper efficacement.
Fig 1. Flux d'air à l'intérieur d'un serveur (Source)
2. Refroidissement Liquide :
Le refroidissement liquide offre une solution plus efficace pour gérer la chaleur intense générée par les serveurs haute performance. Cette technologie utilise un liquide de refroidissement, qui absorbe directement la chaleur des composants critiques tels que les CPU et les GPU. Le processus implique la circulation du liquide de refroidissement à travers des tubes ou des boucles qui entrent en contact direct avec les composants générant de la chaleur. La chaleur absorbée est ensuite transférée à un échangeur de chaleur, où elle est dissipée, permettant au liquide refroidi de recirculer dans un cycle continu. Les systèmes de refroidissement liquide incluent souvent des composants tels que des pompes, des réservoirs et des radiateurs, parfois combinés avec des ventilateurs pour améliorer la dissipation de la chaleur.
Fig 2. Schéma de la technologie de refroidissement direct sur puce (Source)
3. Refroidissement par Immersion :
Le refroidissement par immersion est une méthode avancée de refroidissement liquide principalement utilisée dans les systèmes informatiques haute performance (HPC) et les centres de données. Cette technique implique l'immersion directe des composants électroniques, tels que les serveurs, dans un liquide non conducteur. En permettant un contact direct avec la source de chaleur, le refroidissement par immersion offre une gestion thermique supérieure et une efficacité énergétique, éliminant le besoin de composants de refroidissement traditionnels tels que les dissipateurs thermiques, les tubes en cuivre ou les ventilateurs.
• Refroidissement par Immersion en Phase Unique : Dans cette méthode, le liquide de refroidissement reste à l'état liquide tout au long du processus. Il absorbe la chaleur des composants électroniques, devenant plus chaud. Le liquide chauffé est ensuite pompé vers un échangeur de chaleur, où il libère la chaleur absorbée et se refroidit avant de retourner dans le réservoir d'immersion. L'unité de distribution de liquide de refroidissement (CDU) est cruciale pour faire circuler le fluide dans le réservoir et transférer la chaleur vers un circuit de refroidissement secondaire, tel que le système d'eau froide d'un bâtiment ou l'air extérieur. Des liquides diélectriques, qui ne conduisent pas l'électricité, sont utilisés dans ce processus.
Fig 3. Schéma de la technologie de refroidissement par immersion monophasé (Source)
• Refroidissement par Immersion en Deux Phases : Cette méthode utilise un liquide de refroidissement qui change d'état de liquide à vapeur lorsqu'il absorbe la chaleur générée par les composants électroniques. Lorsque le liquide de refroidissement se vaporise, il monte pour rencontrer une surface de condenseur plus froide. Au condenseur, la vapeur libère la chaleur absorbée, se refroidit et se condense de nouveau en liquide. Le liquide de refroidissement retourne ensuite dans le réservoir pour répéter le processus, refroidissant continuellement les composants. Cette méthode est particulièrement efficace pour les environnements à haute densité en raison de son absorption et de sa dissipation efficaces de la chaleur par changement de phase, la rendant idéale pour refroidir du matériel haute performance densément emballé.
Fig 4. Schéma de la technologie de refroidissement par immersion biphasé (Source)

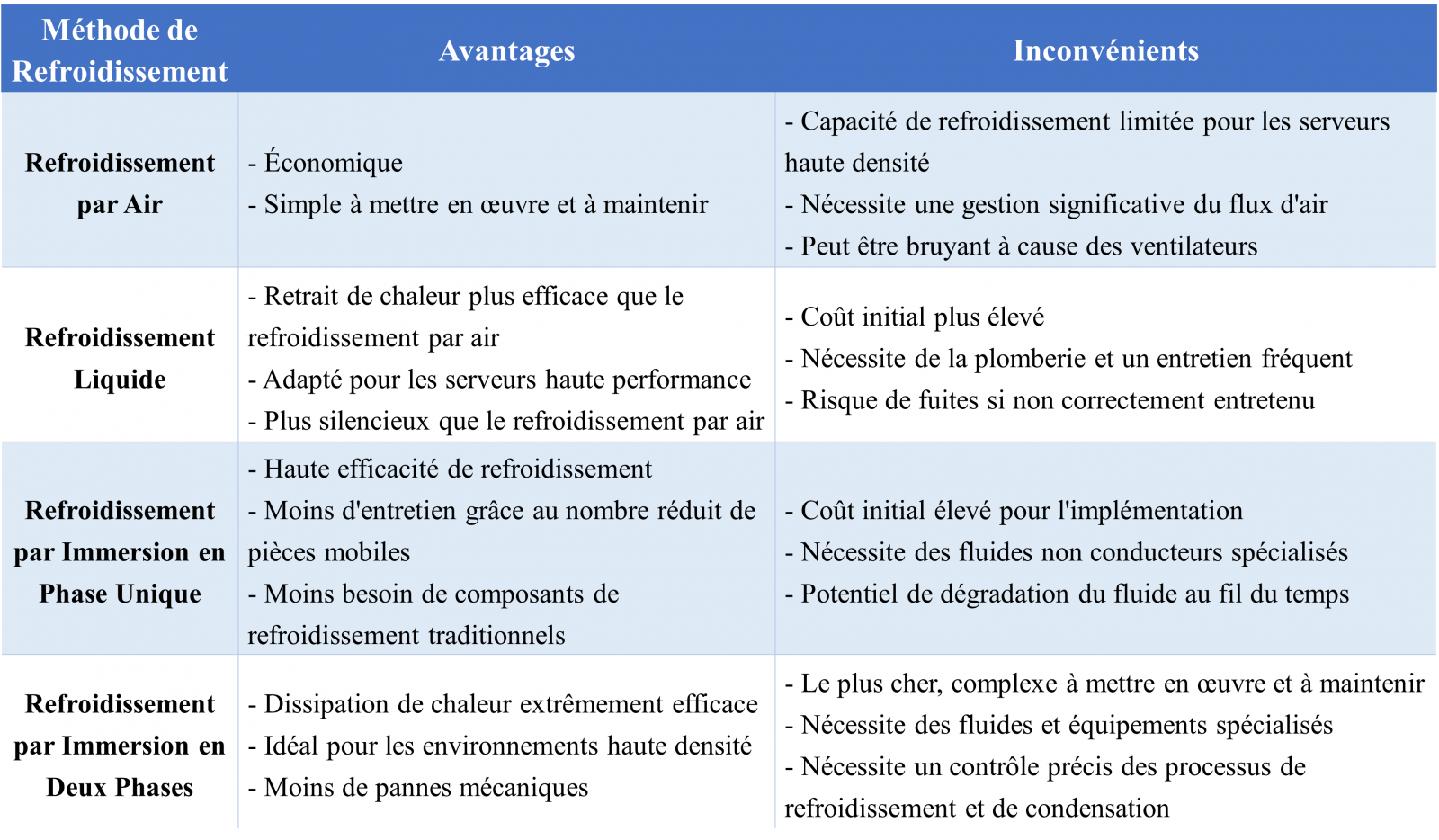

Le tableau ci-dessous compare quatre méthodes de refroidissement - refroidissement par air, refroidissement liquide, refroidissement par immersion en phase unique et refroidissement par immersion en deux phases - en fonction de leurs avantages et inconvénients. Cette comparaison met en évidence les principales différences en termes d'efficacité de refroidissement, de coût, de complexité et d'adéquation pour diverses applications.
Méthode de Refroidissement Avantages Inconvénients
Pour un équilibre entre coût, performance et maintenance, le Refroidissement Liquide Direct (DLC) et le Refroidissement par Immersion en Phase Unique sont d'excellents choix. Ces méthodes sont très efficaces pour les besoins de calcul haute performance (HPC), tels que l'intelligence artificielle (IA) et d'autres applications intensives.
II. RÉSERVOIRS D'EXPANSION LQCOLPLUS D'AQUASKY DANS LES SYSTÈMES DE REFROIDISSEMENT LIQUIDE
Aquasky a développé la série de réservoirs d'expansion pour systèmes de refroidissement liquide (LQCOLPLUS), spécialement conçue pour les environnements de calcul haute performance. Ces réservoirs sont équipés d'un diaphragme en caoutchouc EPDM résistant à la chaleur, offrant une stabilité thermique supérieure et garantissant une durabilité à long terme sous des conditions de haute température. Leur conception assure une stabilité et une fiabilité accrues pour les systèmes de refroidissement liquide en atténuant les fluctuations de pression et en protégeant contre les problèmes potentiels liés à la pression, prolongeant ainsi la durée de vie globale du système.
Rôle des réservoirs d'expansion dans le refroidissement liquide :
Dans les systèmes de refroidissement liquide, le rôle principal du réservoir d'expansion est d'absorber les changements de volume de fluide dus aux fluctuations de température. Sans un réservoir d'expansion, les augmentations de pression pourraient endommager des composants critiques tels que les blocs de refroidissement, les radiateurs ou les tuyaux, conduisant potentiellement à des fuites. Le réservoir de pression LQCOLPLUS est partiellement rempli de liquide de refroidissement, l'espace restant étant occupé par de l'air. À mesure que le liquide de refroidissement se réchauffe et se dilate, il comprime l'air dans le réservoir, absorbant l'excès de pression et prévenant les dommages. Cette configuration maintient une pression constante dans le système, assurant un fonctionnement efficace de la pompe et une circulation adéquate du liquide de refroidissement. Une pression constante prévient la cavitation dans la pompe, réduisant l'usure et prolongeant la durée de vie de l'ensemble du système de refroidissement.
Fig 5. Cadre illustratif du réservoir d'expansion AQUASKY PLUS LQCOLPLUS intégré au système
Fig 5. Illustration de l'installation du réservoir d'expansion AQUASKY PLUS dans un système de refroidissement liquide pour serveurs. Le réservoir d'expansion est installé en position verticale, dans la ligne d'arrivée du liquide de refroidissement froid. La pompe fait circuler le liquide de refroidissement dans le système, tandis qu'un filtre assure la propreté du fluide.
Fig. 6. Réservoir d'Expansion du Système de Refroidissement Liquide AQUASKY (LQCOLPLUS)
III. CONCLUSION :
Avec la demande croissante pour le calcul haute performance, choisir la bonne solution de refroidissement est plus crucial que jamais. Les technologies de refroidissement avancées, telles que le refroidissement liquide et par immersion, offrent une gestion thermique supérieure par rapport au refroidissement par air traditionnel. L'intégration de réservoirs sous pression comme ceux de LQCOLPLUS d'Aquasky dans ces systèmes peut optimiser la performance en maintenant une pression stable et en améliorant la dissipation de la chaleur. Cela garantit que les centres de données peuvent répondre efficacement et durablement aux exigences des charges de travail informatiques modernes, en faisant un choix judicieux pour tout centre de données cherchant à maximiser la performance et la longévité. Pour plus d'informations sur le réservoir d'expansion pour système de refroidissement liquide d'Aquasky (LQCOLPLUS), vous pouvez visiter le site : https://aquaskyplus.com. Ou vous pouvez nous envoyer un email à [email protected].
