ОБЗОР ДИАФРАГМЕННОГО БАКА ВЫСОКОГО ДАВЛЕНИЯ GIGA-PLUS (25 БАР)
1. Введение: Бак высокого давления Giga-Plus
В высотных зданиях, промышленных комплексах и муниципальных сетях поддержание стабильного водоснабжения под высоким давлением является сложной инженерной задачей. Стандартные сосуды под давлением часто работают на пределе своих возможностей в таких сложных условиях, что создает риски для производительности и надежности системы.
Компания Aquasky решает эту проблему с помощью бака высокого давления Giga-Plus, разработанного для самых суровых условий эксплуатации. Giga-Plus - это не просто резервуар для хранения, а высокоточный инженерный компонент, созданный для обеспечения непрерывной и стабильной подачи воды там, где обычное оборудование не справляется.
Специально разработанный для надежной работы при давлении до 25 бар (≈363 PSI) - стандарта для питьевого водоснабжения высотных зданий и промышленных систем - Giga-Plus сочетает в себе прочный стальной корпус, усиленную бутиловую диафрагму и коррозионностойкое покрытие. Такая конструкция гарантирует исключительную долговечность, безопасность и длительный срок службы даже в самых тяжелых условиях эксплуатации.
В этой статье рассматриваются передовые характеристики, основные области применения и эксплуатационные преимущества серии Giga-Plus, демонстрирующие, почему она является основным выбором для систем водоснабжения, где отказы недопустимы, а стабильная работа имеет первостепенное значение.
2. Конструкция и особенности бака высокого давления Giga-Plus
Срок службы расширительного бака в требовательных системах с давлением 25 бар зависит от его способности противостоять постоянной структурной усталости. В таких условиях бак подвергается непрерывным циклам расширения и сжатия, а также мощным скачкам давления, таким как гидроудары. Чтобы предотвратить преждевременный выход из строя, Giga-Plus построен на основе специальной матрицы материалов, обеспечивающей долгосрочную целостность там, где стандартное оборудование деградирует.
Надежный корпус: Основой этой устойчивости является прочная внешняя конструкция. Корпус изготовлен из холоднокатаной углеродистой стали, выбранной за ее исключительную прочность на разрыв, позволяющую безопасно выдерживать постоянное внутреннее давление 25 бар. Стенки корпуса Giga-Plus на 60% толще, чем у баков серии Mega-Plus, что обеспечивает мощный механический фундамент для надежной работы под огромной нагрузкой.
Защитное покрытие: Для защиты корпуса от внешних угроз на него наносится трехслойная краска. Это передовое покрытие служит барьером против влажности и химических агентов в технических помещениях, эффективно предотвращая окисление и точечную коррозию, что позволяет сохранять расчетную прочность корпуса на протяжении многих лет.
Если вы хотите узнать больше о серии Mega-Plus (16 бар) от Aquasky, ознакомьтесь с нашей статьей:
Соединительные элементы: Баки Giga-Plus обычно оснащаются двумя типами соединителей из нержавеющей стали. В проточных (in-line) моделях используется усиленный штуцер, оснащенный пластиной, которая увеличивает площадь сварного шва на 50%, повышая прочность и долговечность соединения. В более крупных вертикальных моделях используется коленчатый патрубок с внутренней резьбой, что упрощает монтаж трубопровода.
Внутренняя структура: Внутри бака установлена гибкая мембрана из бутилкаучука, разделяющая полость на две камеры: водяную и воздушную. Водяная камера оснащена бесшовным коррозионностойким полипропиленовым (ПП) вкладышем, который исключает контакт воды со сталью. Воздушная камера герметична и заполнена азотом в заводских условиях для обеспечения стабильности давления и минимального обслуживания. Она также включает воздушный ниппель для регулировки давления.
Эта продуманная конструкция позволяет баку плавно поглощать колебания давления, минимизировать циклы включения насоса и обеспечивать защиту от гидроударов, создавая надежную основу для системы «бак + насос».

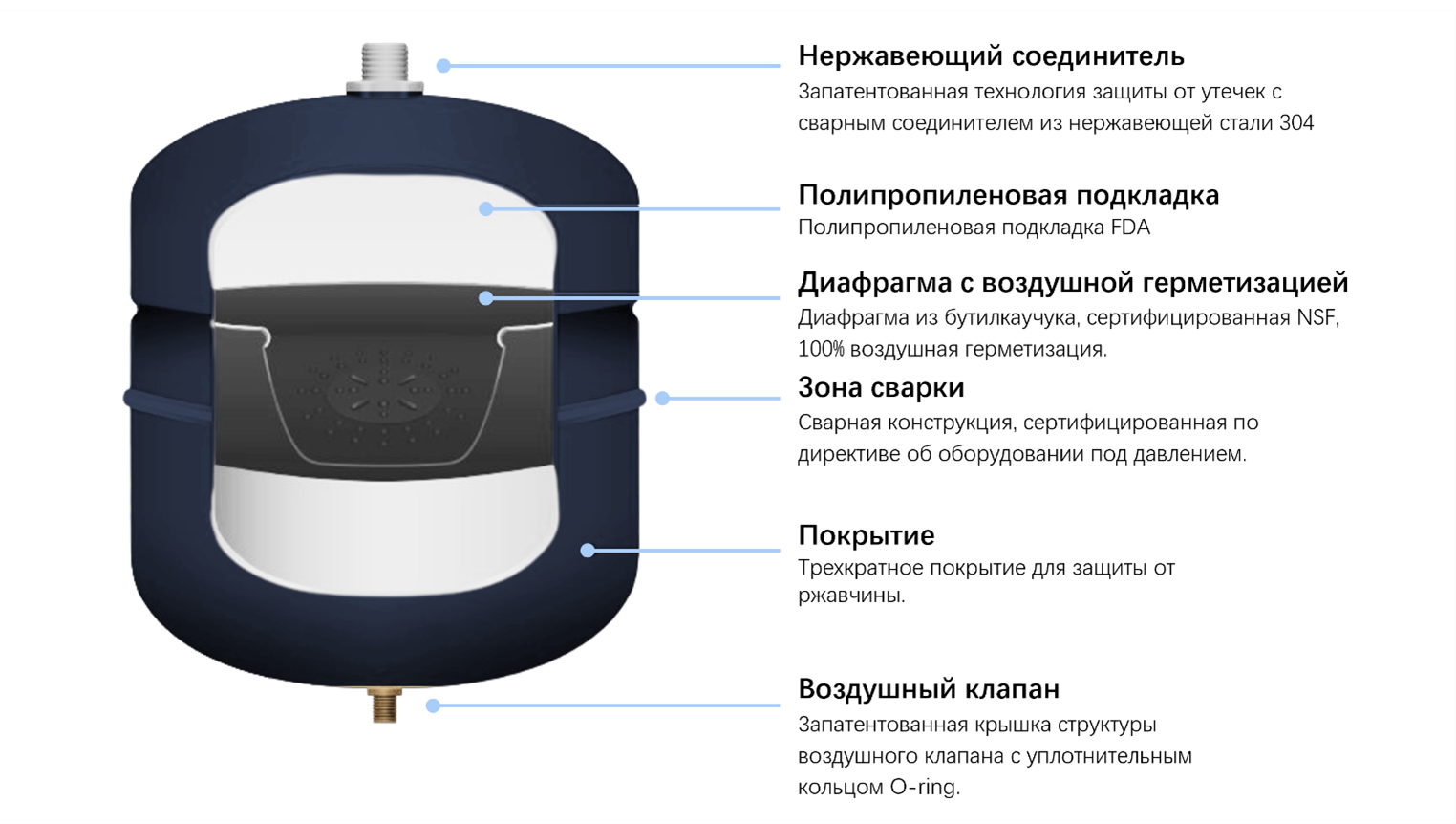

Рисунок 1: Вид в разрезе, иллюстрирующий внутреннюю структуру и ключевые особенности бака Giga-Plus.
3. Модели баков высокого давления Giga-Plus от Aquasky
Выбор правильного размера расширительного бака имеет основополагающее значение для эффективности и долговечности системы. Слишком маленький бак приводит к частому включению насоса, что вызывает его износ и напрасную трату энергии, в то время как избыточный объем означает ненужные затраты и занятое пространство. Серия Giga-Plus представлена в стратегическом диапазоне объемов от 18 до 100 литров, что позволяет инженерам точно подобрать полезный объем бака в соответствии с конкретными требованиями к расходу и гидравлическим профилем любого проекта.
Для соответствия различным пространственным и системным требованиям Giga-Plus выпускается в двух конфигурациях, каждая из которых рассчитана на надежную работу при давлении 25 бар.
• Проточные модели (In-line) — 18 л
Компактная 18-литровая проточная модель, предназначенная для интеграции непосредственно в трубопровод, является идеальным решением для коммерческих систем с ограниченным пространством или в качестве выделенного стабилизатора для критически важного оборудования. Конструкция оснащена 1-дюймовым усиленным соединением, что делает этот бак универсальным компонентом для систем повышения давления и защиты чувствительных приборов от скачков давления.
• Вертикальные модели на опорах (60 л, 80 л, 100 л)
Для задач, требующих большего запаса воды, оптимальным решением являются вертикальные модели. Эти баки поставляются с фиксированным пластиковым основанием для устойчивой напольной установки и оснащены 1-дюймовым коленчатым соединением. Они являются «рабочими лошадками» для центральных систем повышения давления в высотных зданиях, промышленных технологических линиях и крупных коммерческих объектах.

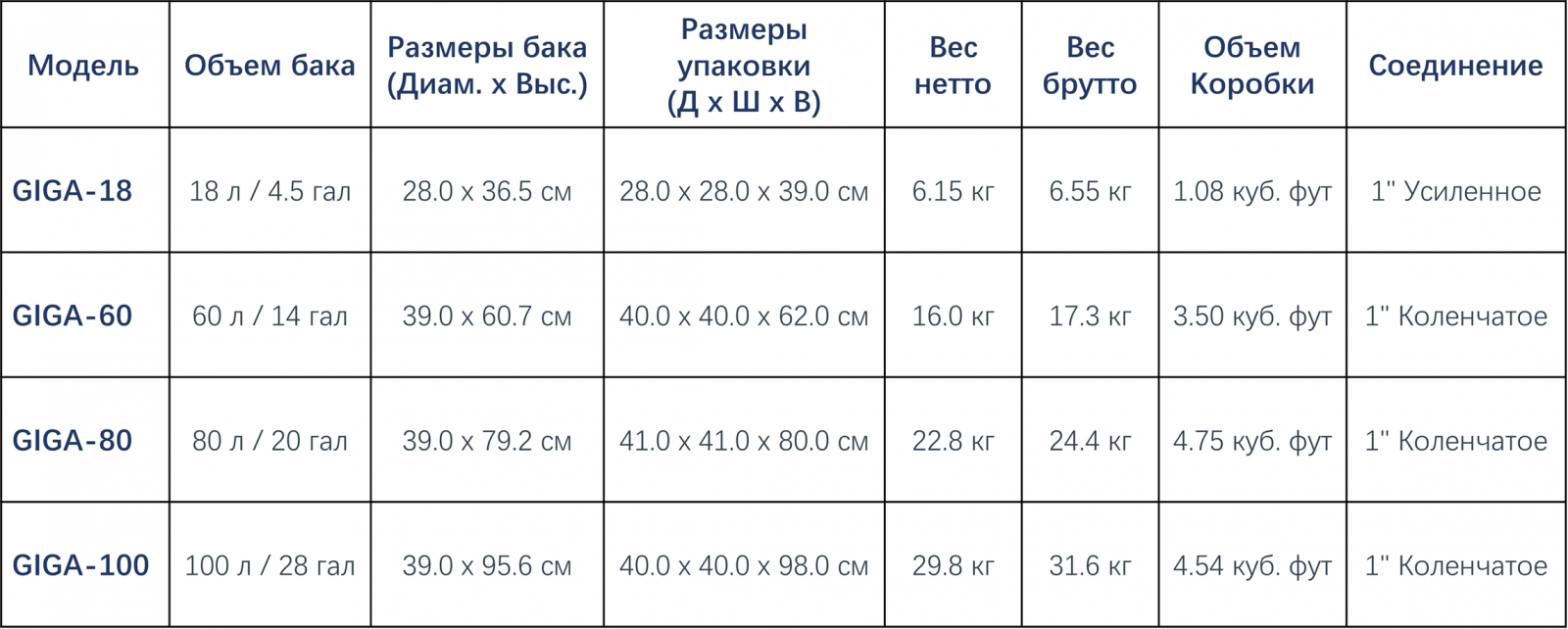

В следующей таблице приведены основные технические характеристики модельного ряда Giga-Plus:
Рисунок 2: Модельный ряд серии Giga-Plus
Рисунок 3: Монтаж проточных моделей Giga-Plus
Рисунок 4: Первый способ установки вертикальных моделей Giga-Plus
Рисунок 5: Второй способ установки вертикальных моделей Giga-Plus
4. Специализированное применение баков Giga-Plus в различных отраслях
Баки высокого давления Giga-Plus играют решающую роль в различных секторах, обеспечивая надежное водоснабжение, необходимое для операционной эффективности и безопасности. Ниже мы рассмотрим их применение в разных отраслях:
Высотные здания и системы противопожарной защиты
При проектировании небоскребов вертикальное распределение воды представляет собой серьезную гидравлическую задачу: преодоление статического напора. По эмпирическому правилу, каждые 10 метров высоты требуют давления около 1 бар только для того, чтобы поднять воду против силы тяжести. Для башни высотой 250 метров (60–75 этажей) это эквивалентно примерно 25 барам статического давления (без учета потерь на трение и сопротивление арматуры). В этом контексте диафрагменный бак на 25 бар обеспечивает необходимый класс давления для зон повышения давления в высотных зданиях.
В жилых и коммерческих башнях бак поддерживает стабильное давление на всех этажах, устраняя слабый напор на верхних уровнях и избегая избыточного давления на нижних. Это гарантирует надежную работу бытовой техники и сантехники для каждого жильца.
Однако наиболее критическая функция бака часто заключается в системах пожаротушения. Сухотрубы и спринклерные системы должны обеспечивать требуемое минимальное давление в самых гидравлически удаленных точках, включая самые высокие уровни. Бак Giga-Plus обеспечивает немедленный резерв воды под давлением, компенсирует утечки в системе и стабилизирует давление до того, как пожарный насос выйдет на полную мощность.
Внезапная активация мощных пожарных насосов создает экстремальные переходные процессы (гидроудары). Эти ударные волны могут превышать 50 бар, что способно привести к разрыву труб и повреждению клапанов в тот самый момент, когда система нужнее всего. Сверхпрочная диафрагма бака Giga-Plus действует как гидравлический амортизатор, смягчая эти скачки и защищая всю сеть трубопроводов от разрушительных нагрузок.
Рисунок 6: Надежная поддержка систем пожаротушения высотных зданий с помощью бака высокого давления Giga на 25 бар.
Больницы и учреждения здравоохранения
В медицинских учреждениях вода является важнейшим клиническим ресурсом. Надежность системы напрямую связана с безопасностью пациентов, инфекционным контролем и функционированием оборудования для жизнеобеспечения. Больницы работают круглосуточно, полагаясь на непрерывное и стабильное водоснабжение операционных, палат, лабораторий и санитарных систем. Любой сбой или колебание давления могут иметь немедленные последствия, нарушая критические медицинские процедуры и ставя под угрозу оказание помощи.
Защита пациентов с ослабленным иммунитетом от патогенов, передающихся через воду, также имеет первостепенное значение. Giga-Plus оснащен бесшовным внутренним вкладышем из полипропилена, соответствующим стандартам FDA, который создает постоянный инертный барьер между водой и стальным корпусом бака. Это предотвращает коррозию, образование биопленок и вымывание металлов, гарантируя, что питьевая вода не будет загрязнена самим резервуаром.
Кроме того, чувствительное и дорогостоящее медицинское оборудование — такое как стерилизационные автоклавы, аппараты для диализа, системы водоподготовки и лабораторные устройства — требует стабильного давления. Внезапные скачки (гидроудары) могут повредить внутренние компоненты и привести к дорогостоящим поломкам. Прочная конструкция и диафрагма Giga-Plus поглощают гидравлические удары, защищая критически важные медицинские системы и сводя к минимуму риск незапланированных простоев.
Рисунок 7: Надежное водоснабжение медицинских учреждений с использованием баков высокого давления Giga 25 бар.
Гостиничный бизнес и элитные курорты
Для роскошных отелей, курортов и коммерческих помещений премиум-класса давление воды определяет уровень комфорта гостей. Нестабильное давление напрямую ведет к неудовлетворенности клиентов и потенциальному ущербу для репутации бренда.
Премиальный сервис строится на предсказуемости и стабильности. Гости ожидают немедленного, сильного и бесперебойного потока воды в любое время — будь то душ, ванна или раковина. Падение давления в периоды пикового потребления (утром и вечером) недопустимо для заведений высокого сегмента. Бак высокого давления Giga-Plus стабилизирует всю водопроводную систему здания, устраняя колебания, вызванные одновременным разбором воды. От общественных туалетов на первом этаже до пентхаусов на верхнем — каждая точка водоразбора обеспечивает стабильную и надежную работу.
Рисунок 8: Надежное водоснабжение для гостиничного сектора с использованием баков высокого давления Giga 25 бар.
Промышленное и производственное водоснабжение
Промышленные процессы часто зависят от бесперебойной подачи воды под высоким давлением для охлаждения, химической обработки, промывки и производственных линий.
Бак Giga-Plus специально разработан для таких рабочих циклов. Его корпус из толстолистовой стали и максимальная рабочая температура жидкости 90°C обеспечивают долговечность, необходимую для непрерывной работы в суровых условиях машинных залов. Поддерживая стабильное давление, он защищает чувствительное технологическое оборудование от разрушительных переходных процессов, снижает износ насосов и обеспечивает постоянный поток в круглосуточных производственных циклах, защищая производительность и минимизируя простои.
Коммерческое повышение давления и муниципальное применение
Для крупных коммерческих комплексов, муниципальных насосных станций и ирригационных систем, охватывающих обширные территории, Giga-Plus выступает в роли гидравлического амортизатора и оптимизатора работы насосов. Он смягчает суточные всплески спроса, вызывающие усталость труб, и защищает насосы от «частого пуска» (коротких циклов). Это продлевает срок службы всей распределительной инфраструктуры, обеспечивает значительную экономию энергии и гарантирует надежное снабжение как коммерческих арендаторов, так и муниципальных пользователей.
Во всех этих секторах серия Giga-Plus дает одно общее преимущество: бескомпромиссную надежность. Выбирая бак Giga-Plus, инженеры и управляющие объектами не просто покупают компонент — они инвестируют в долговечность своих самых критически важных систем водоснабжения.
5. Преимущества использования Giga-Plus
Бак Giga-Plus на 25 бар дает трансформационные преимущества, выходящие далеко за рамки простого удержания давления. Он действует как «гидравлический конденсатор» системы, коренным образом меняя динамику работы для достижения большей эффективности и экономии средств. Основным механизмом здесь является снижение частоты запусков насоса (борьба с короткими циклами), что создает каскад положительных эффектов:
• Значительная экономия энергии и снижение эксплуатационных расходов
В системах без адекватной стабилизации насосы включаются часто и на короткое время даже при незначительном разборе воды, что приводит к многократным пусковым нагрузкам и перерасходу энергии. Обеспечивая существенный запас воды под давлением, Giga-Plus позволяет насосам работать более длительными и эффективными циклами для заполнения бака, а не постоянно включаться и выключаться.
Вот завершающая часть перевода статьи на русский язык:
• Продление срока службы оборудования и сокращение затрат на обслуживание
Каждый цикл запуска насоса подвергает его механические компоненты значительной нагрузке. Внезапный крутящий момент создает напряжение в подшипниках и уплотнениях, а пусковой ток генерирует избыточное тепло, которое со временем разрушает обмотки двигателя. Частое повторно-кратковременное включение ускоряет этот износ, что приводит к преждевременным отказам, незапланированным простоям и высоким затратам на замену оборудования.
• Повышение производительности и надежности системы
Помимо экономической выгоды, Giga-Plus гарантирует безупречное выполнение водопроводной системой своей основной функции. Он обеспечивает стабильное давление в точках водоразбора и оборудовании, устраняя проблемы с комфортом пользователей и операционные риски, связанные с нестабильностью давления. Эта надежность имеет решающее значение как для комфорта в гостиничном бизнесе, так и для точности в промышленных или медицинских целях.
6. Заключение
Бак высокого давления Aquasky Giga-Plus (25 бар) является эталонным компонентом для устойчивой инфраструктуры водоснабжения высокого давления. Это стратегическая инвестиция в долговечность и безопасность системы, разработанная для устранения основных причин отказов в сложных условиях эксплуатации.
Изготовленный из толстостенной углеродистой стали с прочной бутиловой диафрагмой и соединителями из нержавеющей стали, этот бак сертифицирован для надежной работы при давлении 25 бар и эффективного поглощения разрушительных гидроударов.
