В постоянно развивающемся мире технологий центров обработки данных, эффективные системы охлаждения стали критически важными, а не просто желательными. С переходом к передовым методам охлаждения, таким как жидкостное и погружное охлаждение, потребность в надежных компонентах для управления тепловой динамикой и давлением в системе увеличивается как никогда.
Aquasky разработала серию расширительных баков LQCOL PLUS, специально предназначенных для систем жидкостного охлаждения в средах высокопроизводительных вычислений, чтобы соответствовать этим потребностям. Они решают проблемы с изменением объема жидкости, вызванными теплопередачей, обеспечивая стабильность системы и оптимальную производительность охлаждения для операций центров обработки данных. В этой статье мы рассмотрим, как LQCOL Plus революционизирует эффективность охлаждения и надежность системы в сегодняшних средах с высокими требованиями.
1. ДИЗАЙН И ХАРАКТЕРИСТИКИ РАСШИРИТЕЛЬНОГО БАКА LQCOL PLUS
* Материал и конструкция:
Серия расширительных баков LQCOL Plus отличается прочностью и универсальностью. Она доступна в двух вариантах исполнения:
• Оболочка из холоднокатаной углеродистой стали: Разработана для работы при высоких давлениях и в средах погружного охлаждения. Этот тип бака покрыт трехслойной системой краски для дополнительной защиты с стандартной светло-серой отделкой. По запросу доступны пользовательские цвета.
• Оболочка из нержавеющей стали: Идеально подходит для приложений, требующих повышенной коррозионной стойкости и долговечности. Хотя этот вариант дороже, он обеспечивает превосходную прочность и износостойкость.
* Внутренняя структура:
Внутреннее пространство бака разделено на две основные камеры прочной термостойкой резиновой диафрагмой EPDM:
• Водяная камера: Снабжена коррозионностойкой полипропиленовой (PP) подкладкой, которая предотвращает прямой контакт охлаждающей жидкости с оболочкой бака. Резиновая диафрагма EPDM может выдерживать температуры до 120°C, динамически адаптируясь к изменениям объема жидкости, чтобы поддерживать постоянное давление и предотвратить застой воды. Прямой нержавеющий резьбовой выход обеспечивает легкое и надежное соединение с водными системами.
• Воздушная камера: Предварительно заполнена азотом для повышения стабильности и уменьшения потребностей в обслуживании. Снабжена воздушным клапаном для точной регулировки давления, обеспечивая оптимальную производительность.

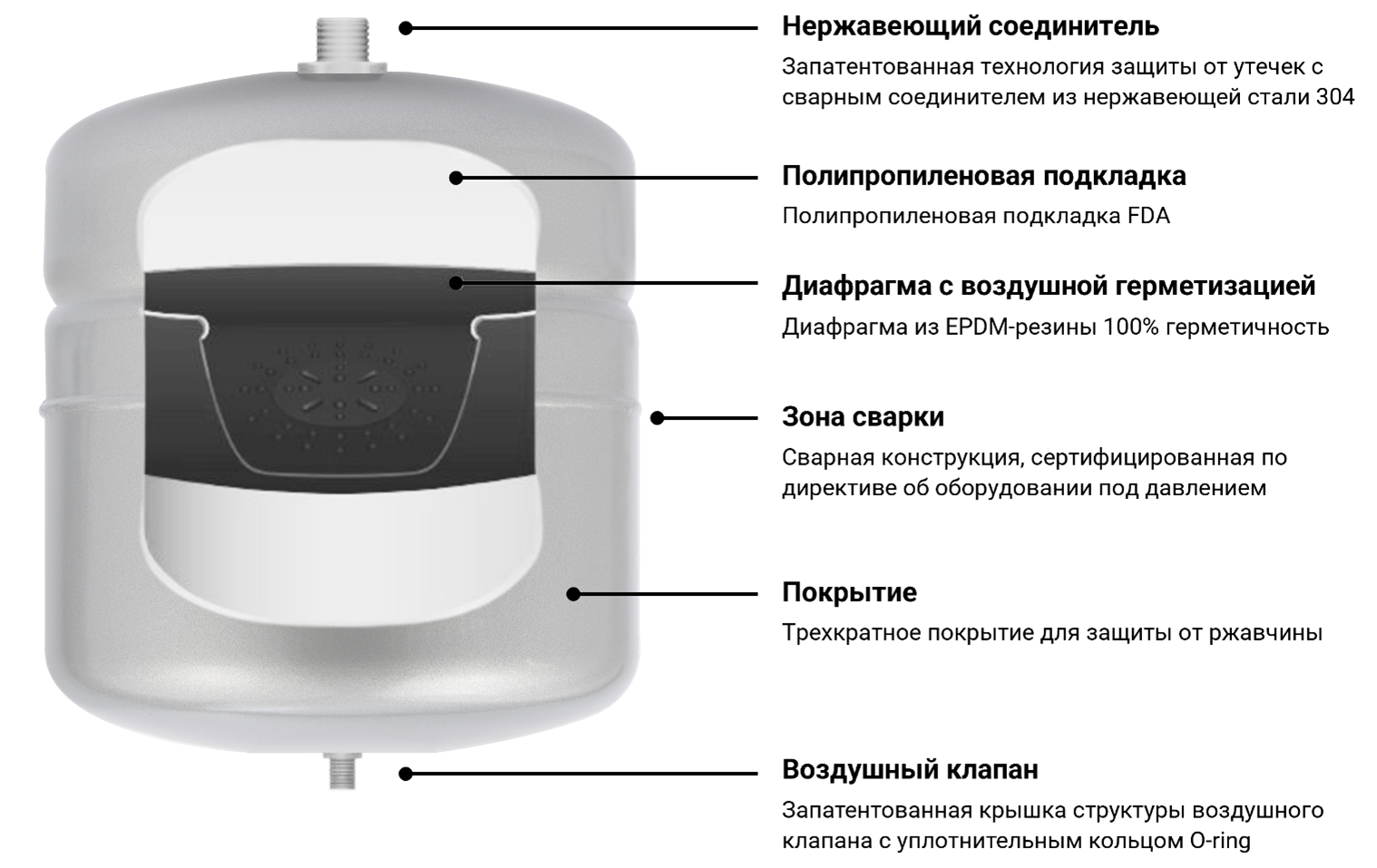

Картинка 1: Поперечный разрез внутренней структуры и ключевых особенностей расширительного бака Aquasky LQCOL Plus
2. МОДЕЛИ РАСШИРИТЕЛЬНЫХ БАКОВ LQCOL PLUS ОТ AQUASKY
Aquasky предлагает ряд моделей LQCOL-Plus, чтобы удовлетворить разнообразные потребности:

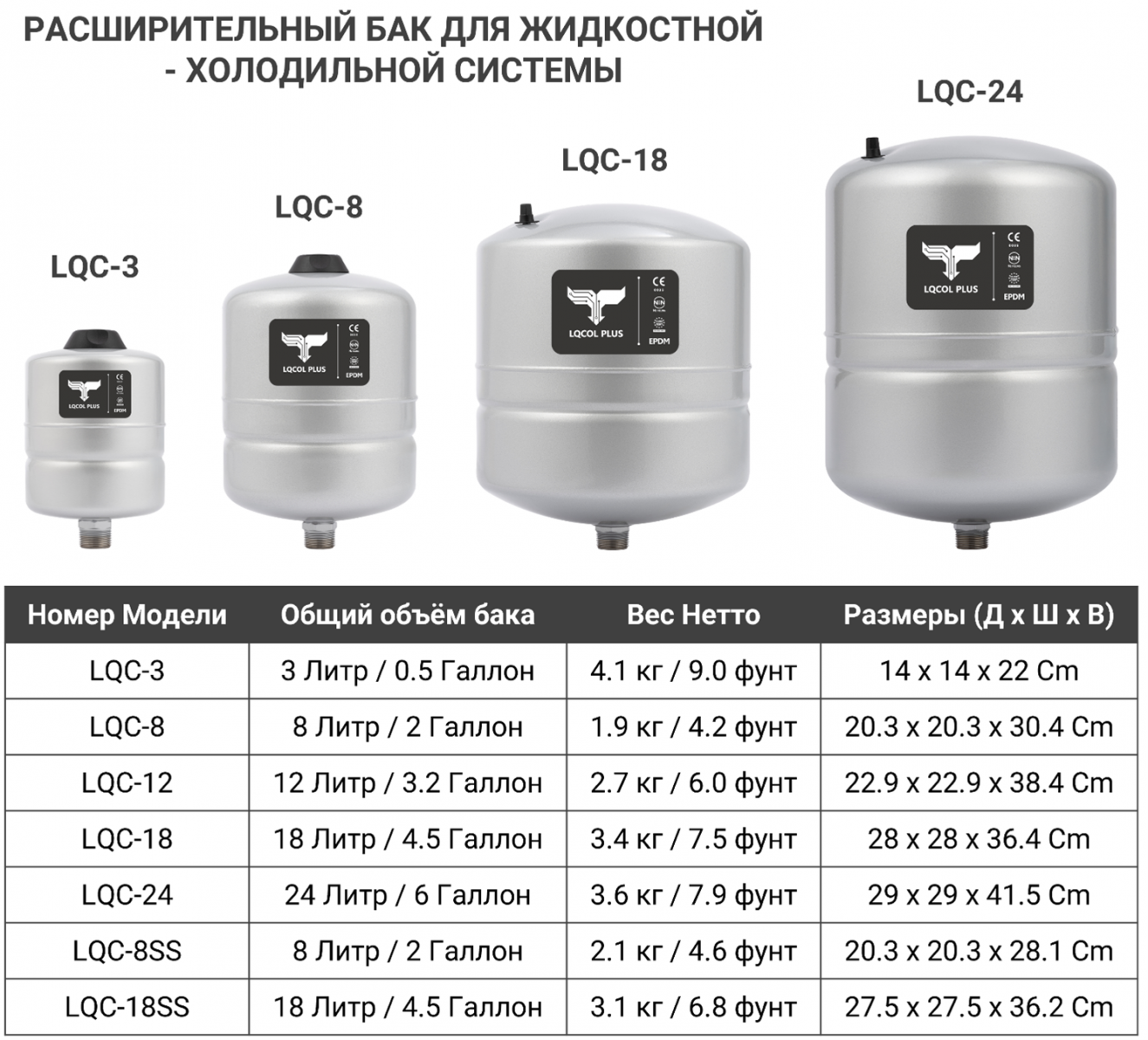

Картинка 2: Модели серии расширительных баков LQCOL Plus от Aquasky
Модели LQCOL Plus встраиваемого типа
• Доступные размеры: 3, 8, 12, 18, 24 литра.
• Тип соединения: 3/4” G/NPT/BSP для совместимости с различными системами.
Встраиваемые модели LQCOL Plus из нержавеющей стали”
• Доступные размеры: 8, 18 литров.
• Тип соединения: Прочные соединения 3/4” G/NPT/BSPT, идеально подходящие для условий, требующих повышенной коррозионной стойкости и внешней привлекательности.
Эти модели разработаны для работы в широком спектре приложений, обеспечивая надежность, стабильность и совместимость с передовыми системами охлаждения.
Выбор И Подбор Размеров Бака
Чтобы выбрать наиболее подходящий расширительный бак LQCOL Plus для вашей системы охлаждения, Aquasky рекомендует использовать наш инструмент выбора размера. Этот инструмент упрощает процесс, помогая вам рассчитать оптимальный размер бака на основе конкретных требований вашей системы, таких как:
• Диапазон давления системы
• Объем охлаждающей жидкости
• Максимальная рабочая температура
• Количество предохранительных клапанов
Вводя эти параметры, инструмент обеспечивает точный подбор размера, предотвращая недостаточную или избыточную производительность, которые могут повлиять на эффективность системы и ее экономическую эффективность. Посетите веб-сайт Aquasky, чтобы получить доступ к инструменту и определить наиболее подходящий расширительный бак для ваших потребностей в системе охлаждения, или проконсультируйтесь с нашей технической командой для получения персонализированной помощи.
3. КАК РАБОТАЕТ LQCOL PLUS В СИСТЕМЕ
Расширительный бак LQCOL Plus играет ключевую роль в управлении динамикой жидкости в системах погружного охлаждения центров обработки данных. Вот как это работает:
• Во время работы, когда серверы генерируют тепло, охлаждающая жидкость поглощает эту энергию и расширяется. Расширительный бак LQCOL Plus обеспечивает дополнительное пространство для этого увеличенного объема жидкости, предотвращая чрезмерное повышение давления в замкнутой системе. Когда расширяющаяся жидкость входит в бак, она давит на гибкую диафрагму. Это действие сжимает воздух в верхней камере бака, увеличивая его давление внутри бака для поддержания баланса и стабильности системы.
• Когда система остывает, жидкость сжимается. Сжатый воздух в баке толкает диафрагму обратно, возвращая накопленную жидкость в систему. Этот динамический ответ обеспечивает непрерывную циркуляцию, предотвращает создание вакуума, который мог бы нарушить работу.

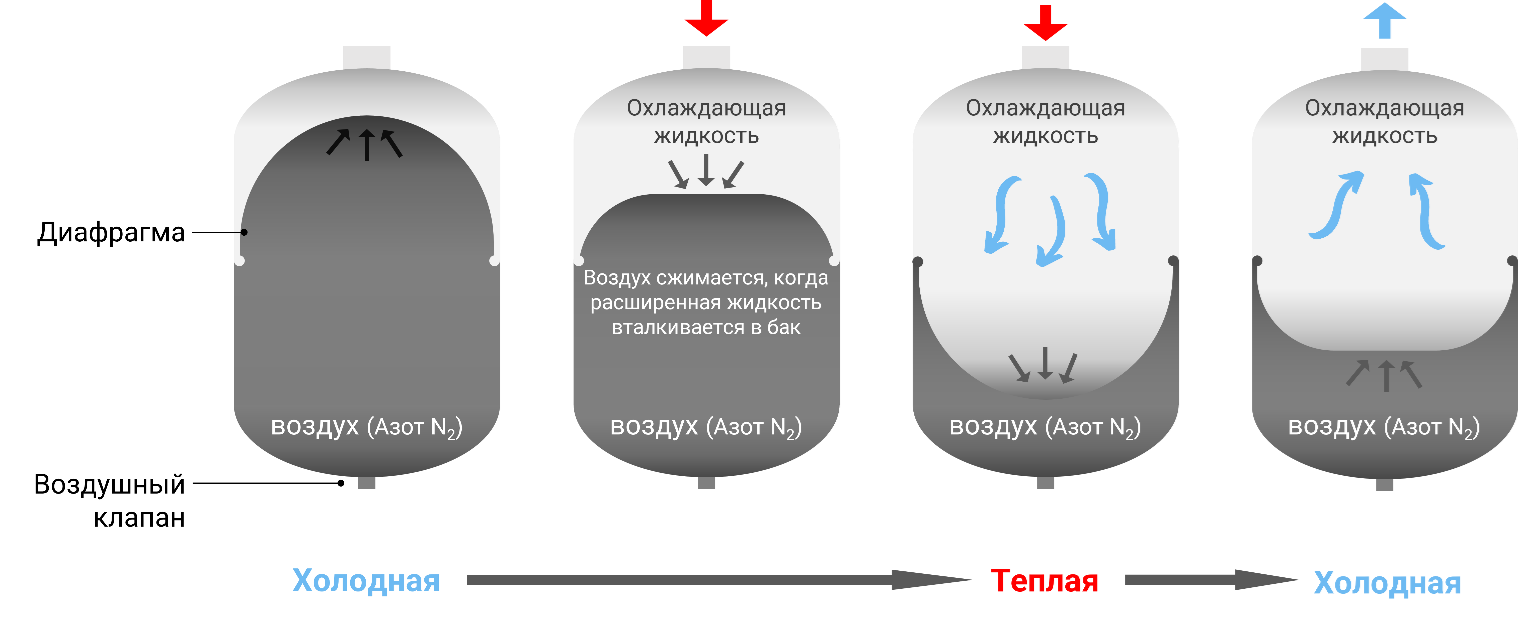

Картинка 3: Схема, иллюстрирующая работу расширительного бака LQCOL Plus
4. РАСПОЛОЖЕНИЕ КЛЮЧЕВЫХ КОМПОНЕНТОВ В СИСТЕМЕ
Для обеспечения оптимальной производительности и безопасности вся система должна быть установлена в помещении в водонепроницаемой зоне. Это предотвращает повреждения от утечек или неожиданного выхода воды. Идеально, если место установки будет иметь доступ к дренажу на расстоянии не более 3 метров, чтобы избежать накопления воды и минимизировать риск повреждения окружающих зон, нижних этажей или приборов. Выбранная зона также должна обеспечивать легкий доступ ко всем компонентам для обслуживания и технического обслуживания.
Расширительный бак LQCOL PLUS следует устанавливать на входящей холодной водопроводной линии к источнику тепла, после обратного клапана/проверочного клапана и перед источником тепла. Это расположение позволяет баку поглощать колебания давления, вызванные расширением воды при нагревании, обеспечивая стабильную работу системы. Для предотвращения утечек при установке следует использовать подходящий уплотнитель для резьбы, а трубопровод должен быть направлен вверх и в сторону от бака, чтобы избежать воздушных засоров.
Система должна включать в себя необходимые устройства безопасности и регулировки потока для правильной функциональности и соответствия стандартам безопасности:
• Обратный клапан или устройство предотвращения обратного тока должны быть установлены на входе системы, чтобы предотвратить обратный поток воды и защитить основной водоснабжение. Это обеспечивает создание достаточного давления насосом для активации автоматического переключателя, предотвращая обратный поток воды, когда насос выключен.
• На выходной линии горячей воды должен быть установлен предохранительный клапан для сброса избыточного давления, защищающий систему и соответствующий местным нормативным требованиям.
• Дренажные клапаны следует разместить как на холодной водопроводной линии (перед расширительным баком), так и на горячих водопроводных линиях (после предохранительного клапана) для облегчения технического обслуживания или аварийного дренажа.
• Счетчик потока следует использовать для мониторинга скорости потока воды, входящей в систему, что обеспечивает правильную работу и эффективность теплопередачи.
• Запорные клапаны устанавливаются для изоляции конкретных компонентов для ремонта без нарушения работы всей системы.
• Регулирующий клапан потока может помочь контролировать скорость потока, оптимизируя теплопередачу и эффективность системы.
• Насос следует располагать на холодном возвратном контуре для поддержания постоянной циркуляции воды по всей системе.
• Компоненты фильтрации, такие как фильтр или опциональные сепараторы воздуха, могут быть установлены на всасывании насоса для удаления мусора и воздуха, защищая критически важные компоненты, такие как насос и теплообменник.
Однако возможность включения этих компонентов будет зависеть от конкретного дизайна и операционных потребностей системы.

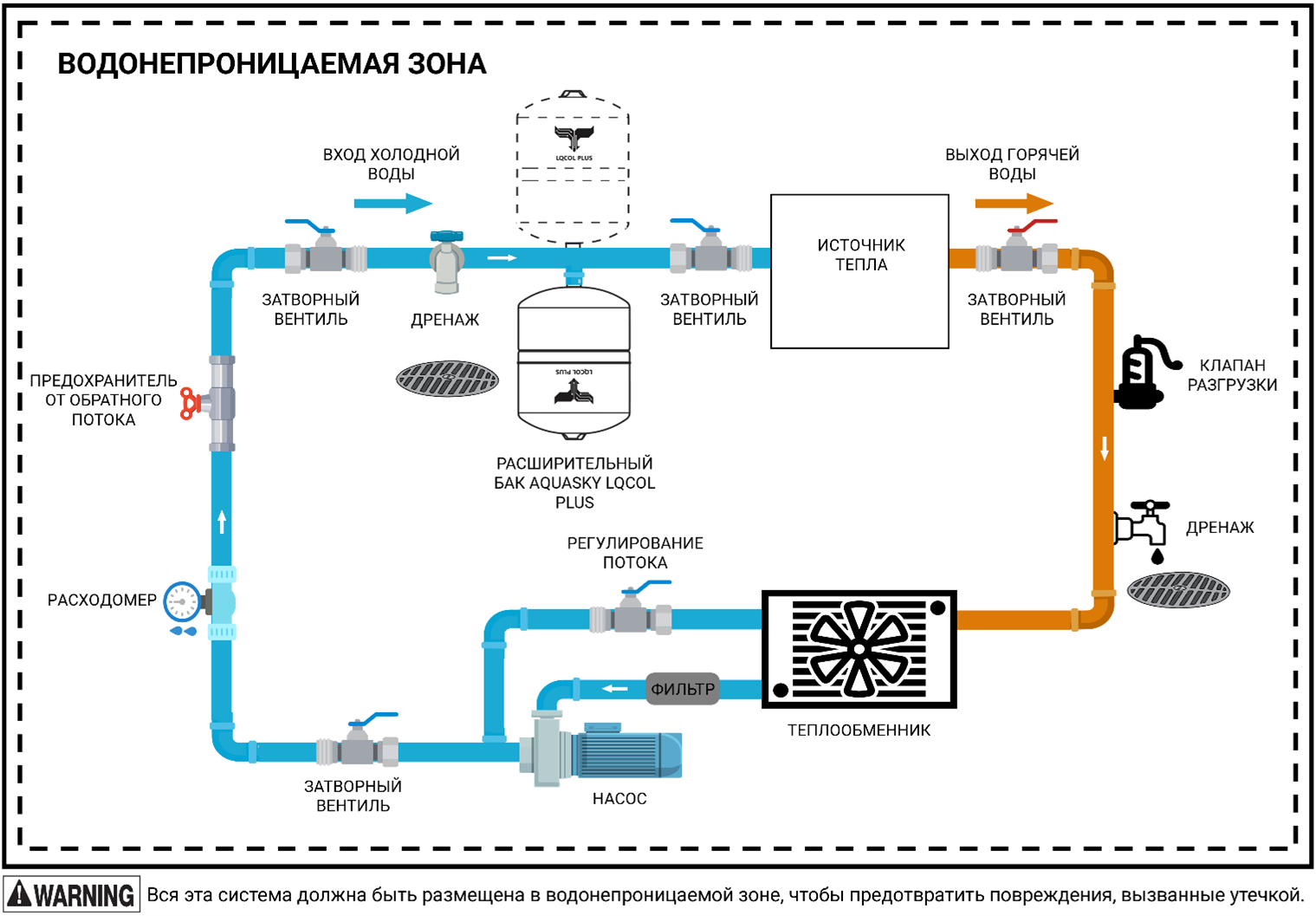

Рисунок 4. Рекомендуемые схемы трубопроводов для установки LQCOL Plus в системе.
5. ЭТАПЫ УСТАНОВКИ РАСШИРИТЕЛЬНОГО БАКА LQCOL PLUS
Правильная установка расширительного бака LQCOL-Plus критически важна для обеспечения оптимальной работы системы и ее долговечности. Следуйте этим важным шагам:
1. Перекройте водоснабжение и электроэнергию (или газ) во время установки клапанов и расширительного бака.
2. Выберите подходящее место для расширительного бака на входной линии холодной воды. Убедитесь, что бак доступен для технического обслуживания и расположен на достаточном расстоянии от выхода водонагревателя, чтобы избежать нагрева за счет конвекции.
3. Проверьте давление воздуха в баке с помощью манометра типа "автомобильного". Предварительная зарядка должна соответствовать минимальному давлению системы в месте установки бака. Если требуется регулировка, зарядите бак азотом или безмасляным сжатым воздухом. Используйте манометр для точной зарядки.
4. Найдите точку подключения системы и снимите все заглушки или крышки с точки подключения системы.
5. Теперь бак можно подключить к системе. Используйте соответствующие материалы и размеры труб в соответствии с требованиями системы для подключения.
6. Установите запорный клапан и фитинг с муфтой на подключение бака для возможности изоляции и демонтажа при необходимости. Подключите ручные или автоматические клапаны заполнения к трубопроводу бака, чтобы обеспечить стабильную работу без вмешательства насоса.
7. После установки проверьте все соединения на наличие утечек и убедитесь, что все клапаны функционируют правильно.
8. Перед заполнением системы водой проверьте предварительное давление в баке с помощью манометра типа "автомобильного", убедитесь, что оно соответствует указанному предварительному давлению для системы (по умолчанию 30 psi, если на этикетке бака не указано иное. Предварительная зарядка может быть настроена индивидуально). Регулируйте давление при необходимости, используя азот или безмасляный сжатый воздух. Регулярно проверяйте давление во время этого процесса.
9. Постепенно включите водоснабжение и восстановите питание системы. Откройте необходимые клапаны для интеграции расширительного бака в систему.
Регулировка Предварительной Зарядки После Эксплуатации:
Если система работает и требуется регулировка предварительной зарядки расширительного бака, используйте следующую процедуру:
1. Выключите источник тепла и дайте воде в системе остыть до комнатной температуры.
2. Закройте запорный клапан для изоляции бака от системы.
3. Откройте дренажный клапан для слива воды из расширительного бака.
4. Снимите защитную крышку с воздушного клапана в нижней части бака.
5. Измерьте давление воздуха в баке на предварительном соединении с помощью точного манометра типа "автомобильного".
6. Если давление низкое, добавьте азот или безмасляный сжатый воздух в бак. Регулярно контролируйте давление, чтобы убедиться, что оно достигает желаемого уровня.
7. После убеждения в корректности воздушной зарядки замените защитную крышку на воздушном клапане.
8. Закройте дренажный клапан, снова откройте запорный клапан и включите источник тепла.
6. ПРЕИМУЩЕСТВА LQCOL PLUS В СИСТЕМАХ ОХЛАЖДЕНИЯ ЦЕНТРОВ ОБРАБОТКИ ДАННЫХ
1. Стабилизация давления и защита системы: LQCOL Plus эффективно поглощает колебания давления, вызванные расширением и сжатием жидкости, обеспечивая стабильное давление в системе. Это предотвращает повреждение критически важных компонентов, таких как насосы, трубы и уплотнения, от всплесков давления или вакуумных условий, увеличивая их срок службы и снижая потребность в обслуживании.
2. Повышенная эффективность охлаждения: Поддерживая оптимальные уровни давления, расширительный бак обеспечивает эффективную циркуляцию охлаждающей жидкости по всей системе. Это приводит к лучшему теплообмену, улучшенной производительности охлаждения и снижению нагрузки на систему.
3. Предотвращение переполнения и безопасность: Без расширительного бака расширяющаяся охлаждающая жидкость может переполниться, вызывая потерю жидкости. Расширительный бак LQCOL Plus безопасно содержит излишки жидкости, предотвращая переполнения и потенциальные опасности, такие как утечки или разрывы. Это поддерживает целостность системы и повышает безопасность, минимизируя риски и дорогостоящие повреждения центра обработки данных.
4. Совместимость с компонентами системы: Бак интегрируется бесшовно с другими важными компонентами, такими как устройства предотвращения обратного потока, водомеры и обратные клапаны. Его способность гармонично работать с этими элементами обеспечивает сбалансированную и безопасную систему охлаждения.
5. Экономическая эффективность и масштабируемость: Снижая износ компонентов и улучшая эффективность системы, LQCOL Plus снижает потребление энергии, стоимость ремонта и простои. Кроме того, его гибкость поддерживает масштабируемость, удовлетворяя растущие потребности в охлаждении расширяющихся центров обработки данных.
Внедрив LQCOL Plus в систему охлаждения центра обработки данных, операторы обеспечивают надежную работу, повышенную безопасность и долгосрочную экономическую эффективность, делая его ключевым инвестиционным активом для современных операций центров обработки данных.
7. ЗАКЛЮЧЕНИЕ
Поскольку спрос на передовые решения для охлаждения центров обработки данных растет, выбор правильных компонентов становится важным для обеспечения эффективности и производительности. Расширительный бак Aquasky LQCOL Plus - это специально разработанное решение, предназначенное для решения уникальных задач современных систем охлаждения, включая жидкостное и погружное охлаждение. Стабилизируя давление, эффективно рассеивая тепло и защищая критически важные компоненты, LQCOL Plus обеспечивает оптимальную производительность и надежность системы на долгий срок. Кроме того, его интеграция способствует устойчивости за счет снижения потребления энергии и минимизации износа основных компонентов.
С почти тридцатилетним опытом производства, Aquasky остается надежным поставщиком высококачественных промышленных давочных и расширительных баков. Бак LQCOL Plus сочетает в себе долговечность, инновации и эффективность, предлагая исключительную ценность по конкурентоспособной цене. Обеспеченный 3-летней гарантией, он разработан для обеспечения постоянной производительности и спокойствия для операторов центров обработки данных. Регулярная замена каждые три года обеспечивает непрерывную надежность и функциональность.
Для получения дополнительной информации о расширительных баках Aquasky или для изучения полного ассортимента продукции расширительных баков системы жидкостного охлаждения LQCOL Plus, посетите наш веб-сайт по адресу aquaskyplus.com/LQCOL-PLUS или напишите нам по адресу [email protected]. Мы поможем вам найти более умное и эффективное решение для охлаждения вашего центра обработки данных.
